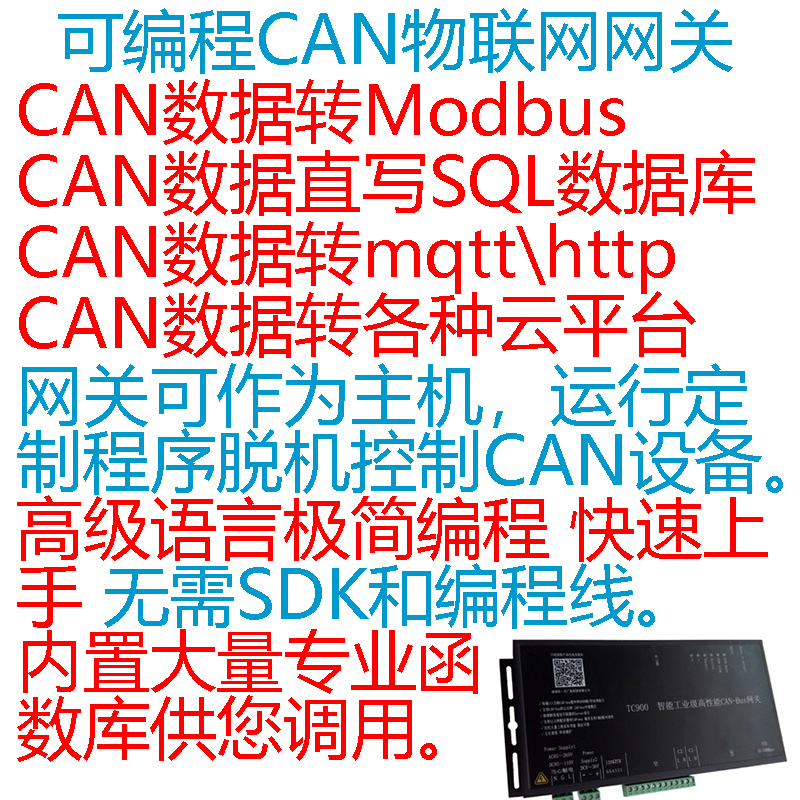

产品名称: TC900E高能性能2路CAN-bus以太网网关 每路CAN-bus具备1万帧数据缓冲
规  格:
产品备注: TC900产品的每个CAN-bus端口具备业界最高的1万帧数据缓冲、5000帧/秒处理能力,可
产品类别: TC900 1网口 2路CAN网关 1万帧缓冲
点击量: 2141

我们在CAN-bus通讯产品研发领域有超过5年的丰富经验,拥有多项优化技术,是最早生产每端口1万帧缓冲的高性能CAN-bus产品厂商。


TC900E集成了32位CPU、32M内存、2路CAN-bus。凭借32M内存,TC900E产品的每个CAN-bus端口都具备业界最高的1万帧数据缓冲、5000帧/秒处理能力,可满足最苛刻的通讯要求。

TC900E的CAN-bus端口具备工业级磁耦隔离设计,同时支持AC265~85V和DC8~36V两种供电方式,4层PCB设计,可靠性极高。

广泛用于:智能电网、继电保护、高铁、高速电子标签分拣、门禁、冶金等各种领域。

TC900E智能CAN-bus网关为应对复杂的CAN-bus通讯系统而设计。产品支持下列工作模式。

1、    高性能的CAN转以太网,每个CAN端口都具备1万帧的数据缓冲,在最极端的情况下也不会丢包。
2、    通过以太网配对使用2台设备,利用以太网在两地建立起2路透明的CAN通道,可传输任何符合CAN2.0A/B的数据。
3、    用于增强CAN-bus驱动能力的CAN中继模式。
4、    智能CAN总线汇聚模式,将多个CAN总线汇聚成透明的和可互相通讯的大型CAN网络。
5、    汇聚多台单口CAN转以太网TC300E至1个TC900E的CAN-bus端口


单击下载TC900E说明书

配置软件xframe


1、CAN-bus转以太网模式

TC900E支持高性能的CAN转以太网,每个CAN端口都具备1万帧的数据缓冲,在最极端的情况下也不会丢包。

在使用CAN-bus转以太网功能时,通常需要用户自行设计上位机软件。我们建议用户使用Socket方式编程,直接通过IP和端口访问TC900E产品,这样可以达到最高的效率。

如果存在编程难度,可以使用标准的COM口编程,通过Xframe将TC900E映射出虚拟COM口后,即可使用这些COM口通讯。

使用Socket编程,通过IP加端口方式通讯的效率最高,也不需要运行任何其他额外的驱动。虚拟串口方式需要一直运行Xframe软件,效率相对较差。

CAN-bus与网络之间的数据转发是透明的,TC900E不会对原始的CAN-bus数据做任何修改,在TCP/IP端需要使用我公司TTC协议与TC900E进行双向数据交换,TTC协议内容详见说明书。


此模式支持下列网络协议:TCP/IP Server、TCP/IP Client、UDP。不同的协议可以混合运行。


连接图如下:




下图为CAN口与TCP/IP口的对应图:







2、配对使用2个TC900E,利用以太网在两端建立透明的CAN通道

一台TC900E运行在Server模式,另一台运行在Client模式。将Server模式的TC900E的IP,设置为Client模式的“连接的远程服务器IP”,即可形成两个TC900E配对模式。

配对后,两个TC900E的CAN-bus端口是一对一透明传输数据,任何符合CAN-bus 2.0A/B的设备,都可以通过这2个透明通道进行数据传输。

注意!CAN-bus 1与另一端的CAN-bus 1为透明通道,CAN-bus 2与另一端的CAN-bus 2为透明通道。但TC900E本机的CAN-bus端口不能互相传数据。如果需要本机端口也互转数据,需要在交换机模式下进行配对


连接图如下


下图为配对原理图:



3、用于增强CAN-bus驱动能力的CAN中继模式

设置此模式后,设备的两个CAN口是互通的,按照下图将当前的CAN-bus总线切断,然后分别接到C1、C2端口,即可实现CAN中继。

注意!必须确保TC900E的CAN口速率,与所连接CAN设备的速率一致,否则无法通讯。




4、智能CAN总线汇聚模式,将多个CAN总线汇聚成透明的和可互相通讯的大型CAN网络讯。

多台TC900E通过以太网互联后,可以将所有CAN口汇聚成一个CAN口给主机使用。从而组成透明的、各个总线可互相通讯的CAN网络。


此方案的优势在于:
1、多条CAN总线汇聚后等效一个大的CAN网络。图中的CAN-bus主机,可以通过CAN-bus端口实时读写图中所有的多个下位机数据,包括跨以太网的远端下位机。
2、所有CAN-bus通道都是透明数据传输,可适应任何格式的CAN-bus数据。
3、图中所有CAN-bus通道都可以设置为互通,使任意的2个下位机通道可以互相通讯,实现真的的CAN-bus透明网络。






6、汇聚多台TC300E至1个TC900E的CAN-bus端口


此方案目的是,通过以太网,将分散在远端的多条CAN-bus总线汇聚到中心端的1条CAN-bus总线,然后接入到控制主机。

控制主机只要通过1个CAN-bus接口即可与分散在远端的多条CAN-bus总线同时通讯。

中心端采用TC900E智能CAN-bus网关,工作在TCP/IP Server模式,最多可支持8个客户端连接,可支持8台TC300E汇聚至1个CAN-bus端口。

远程接入点采用TC300E,工作在TCP/IP Client模式,用于将CAN-bus总线转换成以太网数据。所有的TC300E设备都通过以太网连接至一台TC900E,实现汇聚。


连接图如下:






TC900E产品描述

项目

配置

硬件配置

32位CPU/32M内存

CAN-bus端口

2路CAN-bus2.0A/B端口,采用工业级隔离设计,最高速率1Mbps,可自定义速率,CAN-bus端口设计有专用TVS管,达到ESD15KV,400W浪涌保护级别。

缓冲及处理能力

每端口1万帧数据缓冲,每端口5000帧/秒处理能力。即使在最极端情况下也可确保不丢帧。

数据处理方案

1.标准CAN-bus转以太网模式,为帧对帧透明的数据转发。

2.智能CAN-bus交换机,任意CAN端口均可互相交换数据,也可以与以太网交换数据,并支持转发规则设定。可作为中继模式使用。

3.汇聚模式。

CAN-bus转以太网功能协议

1.流传输模式,只传输CAN-bus数据区中的8个字节,CAN ID作为数据标识ID。

2.CAN数据包模式,采用TTC协议,帧对帧方式转发。

CAN-bus数据转发方式

CAN-bus端口以透明方式与以太网进行双向数据转发,采用TTC协议,以帧对帧方式进行数据转发。

从CAN-bus收到一帧数据,会立即封装成TTC协议帧(固定每帧20字节)转发至以太网。从以太网收到一帧TTC协议数据(固定每帧20字节),也会立即向CAN-bus发送一帧。

以太网

支持1路10/100Mbps接口。支持TCP/IP Server、Client和UDP协议

管理

中文Telnet菜单

其他功能

支持一对一配对或多对多配对。

供电/安装

同时支持高压和低压两种供电方式。其中,高压供电为:AC265~85V或DC110V/1W工业级宽压供电。低压供电为:DC8~36V/1W。

保护标准

CAN-bus端口防护:350W保护,符合IEC   6100042 (ESD) Level 4,IEC 6100044 (EFT) 40 A – 5/50 ns,IEC 6100045 (Lighting) 8.0 A (8/20us)。并且采用磁耦隔离设计。

工作温度-35~+80摄氏度,湿度%0~%95无凝露。电源具备工业级抗浪涌、抗高频干扰设计。

安装方式

安装耳固定。

附带软件

提供Xframe软件,用于配置产品及建立虚拟串口。

保修

质保5年,具体以《产品保修规定》为准。
