AiGW800是功能强大的智能Modbus多主机网关产品，基本架构采用32位CPU和32M内存，集成8个工业级保护的RS485端口，多达4个10/100Mbps以太网交换机端口。标准1U机箱，支持AC265～85，DC110V工业级宽压供电。

AiGW800集成的以太网端口均可支持级联。多台AiGW800可以用手拉手方式进行级联，自行组成以太网网络，级联的以太网网线最长为100米。此网络也可以接入任何标准的10/100Mbps以太网设备，例如：我公司的GL-IO、AiMaster产品、电脑、摄像头、WIFI AP等。

AiGW800具备自学习算法，全自动运行，可主动轮询缓冲下位机数据。多主机同时读写下位机时及多主机云服务通讯时，无需手动配置任何Modbus参数，并且可达到不低于直连的实时性能。

AiGW800主要支持下列通讯方案：

1、多个串口主机和以太网主机同时读写一个串口下位机或总线模式。

2、多个串口主机和以太网主机同时读写多个串口下位机模式。例如，可配置为2主机读写6下位机总线，4主机读写4下位机总线，等等。

3、可直接替换集线器的“智能Modbus交换机”模式，替换后，在无需修改任何软件、硬件前提下，可立即实现多主机同时读写下位机功能。

4、可直接替换普通串口服务器的“串口共享服务器”模式，替换后，在无需修改任何软件、硬件前提下，每个串口都支持多主机同时读写。

5、普通串口服务器模式

上述的多主机通讯模式中，以太网口固定作为主机接口，同时支持Modbus TCP和Modbus RTU协议。每个串口均支持多个以太网主机通过TCP/IP连接同时读写数据，总计可支持高达256个主机TCP/IP连接同时读写数据

产品支持“一天广联Modbus多主机云服务”，此服务可支撑全国范围的多主机同时读写Modbus RTU总线。并且系统具备主机鉴权、控制权限划分、下位机管理等管理特性。

AiGW800已经广泛的应用于：智能供暖系统、智能电站、综合配电柜系统、多上位机DCS系统、代替串口服务器、代替集线器、代替通讯管理机、旧系统扩展等各类项目。

单击下载AiGW800智能Modbus网关说明书

配置软件xframe

串口下位机可以是任何厂家Modbus RTU设备,例如电表、水表、数据采集器等。

串口主机可以是任何厂家的PLC、触摸屏，电脑软件等，只要支持Modbus RTU协议的即可通讯。

网口主机可以是任何支持Modbus TCP、Modbus RTU的触摸屏、组态软件、PLC等。

1、多个串口主机和网口主机同时读写1个串口下位机模式

下图为常见的单主机控制系统，数据无法共享，存在数据孤岛的问题。

下图为加入AiGW800网关后，可立即扩展出多个串口主机、最多100个以太网主机、6个云服务主机。

AiGW800具备自学习算法，全自动运行。多主机同时读写下位机时及多主机云服务通讯时，无需手动配置任何Modbus参数，并且可达到不低于直连的实时性能。

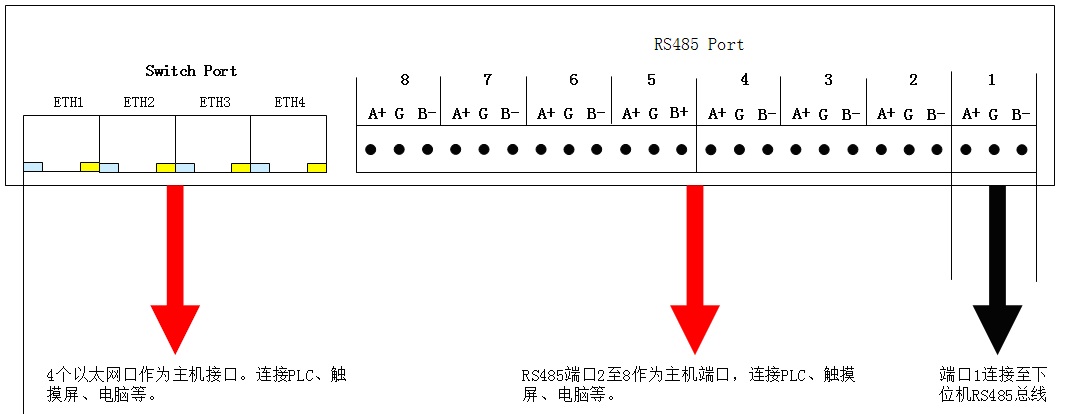

此方案使用第1个端口作为下位机端口，连接Modbus RTU下位机总线。剩余的7个端口和以太网端口与主机连接。

AiGW800出厂时所有串口波特率均为9600,n,8,1。如果主机、与上位机的串口也是9600,n,8,1，则不需要做任何设置，按照下图方法连接即可工作。

如果主机也需要使用以太网Modbus TCP进行通讯，只要将AiGW800的IP修改为与主机一个网段，然后主机直接连接至AiGW800的502端口即可进行通讯。

2、“智能Modbus交换机”模式，直接替换集线器，立即实现多主机同时读写多下位机数据。

“智能Modbus交换机”模式可直接替换现有的集线器，无需修改现有的软件和下位机硬件，可使现有系统立即具备多主机读写能力，并且可成倍提高轮询效率，减小轮询延迟，隔离总线错误数据。

由于传统的RS485总线是半双工通讯，导致主机每次轮询只能读写一个下位机的数据，所以通讯速度会随着下位机数量增加而逐渐变慢。而普通的RS485集线器只相当于提升总线驱动能力，只能增加下位机数量，而对提升通讯速度无任何帮助。

下图为传统的主机直连下位机方式

下图为传统的主机经过集线器连接多台下位机的方式，集线器只能增加下位机数量，并不能提高通讯速度和主机数量。

下图中，使用AiGW800网关直接替换串口集线器，使系统立即具备多主机同时读写能力。并且网关的7个串口可以同时轮询下位机数据，所以可以将通讯速度提高7倍。
如果以传统方式全部轮询一次下位机需要7秒，那么在采用AiGW智能网关后，可将轮询时间减小为1秒。
下图中7个串口设置为下位机模式，第8个串口设置为主机模式用于PLC、电脑、触摸屏等串口主机读写下位机数据。

如下图所示，此方案在接线方式上与传统的串口集线器相同，但是可以实现多主机同时读写多个下位机总线，并且可以达到不低于直连的实时性能。

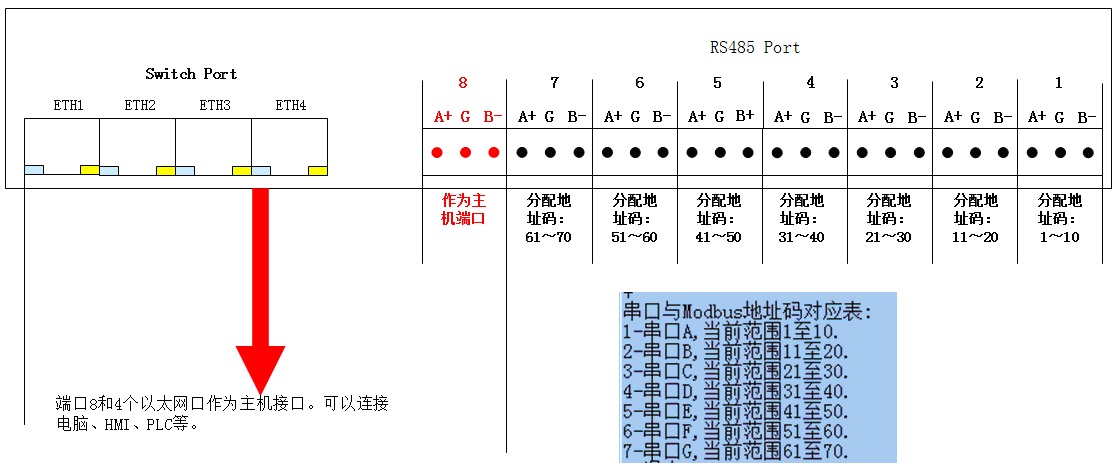

连接方法如下，其中8口和网口接主机，1～7口接下位机，并且每个下位机端口都分配了地址码范围。

3、“串口共享服务器”模式，直接替换普通串口服务器，串口支持多主机同时读写数据。

此模式下，AiGW800接线方式、软件使用方式与普通串口服务器相同。但“串口共享服务器”模式可以实现每个串口都支持多台主机同时读写数据。
普通的串口服务器，为每个串口建立1个或多个TCP/IP连接，即使可以建立多个TCP/IP连接，由于受串口通讯限制，这些连接无法同时读写1个串口下位机总线。
下图的普通串口服务器每个串口只能允许一个主机读写数据。

而AiGW800的“串口共享服务器”模式可以打破这种限制，通过为每个串口都建立自学习式主动轮询线程的方式，实现了每个串口可以建立多个TCP/IP连接，并且这些连接可以并发的读写下位机总线数据。

因此AiGW800可以直接替换串口服务器，立即使系统具备多主机通讯能力，而无需改变现有的接线及主机软件。

AiGW800具备自学习算法，全自动运行。多主机同时读写下位机时及多主机云服务通讯时，无需手动配置任何Modbus参数，并且可达到不低于直连的实时性能。

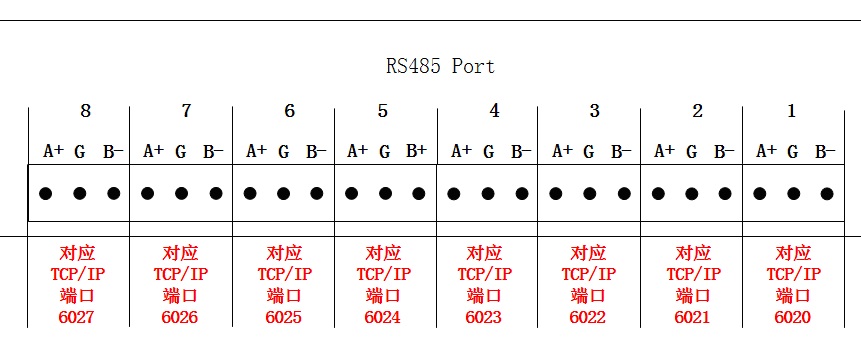

AiGW800“串口共享服务器”模式默认的端口分配如下，每个端口都支持并发最多32个TCP/IP连接同时读写下位机数据。

串口1～8分别对应6020～6027端口，每个端口可并发支持最多32个TCP/IP连接。

4、普通串口服务器模式。所有串口或部分串口可设置为普通串口服务器用法。

AiGW800的普通串口服务器模式，相当于一个标准的8口485串口服务器，此模式仅用于兼容，无法发挥AiGW800产品的智能Modbus多主机通讯功能。

5、AiGW800智能网关与一天广联Modbus多主机云服务整合方案

AiGW系列智能网关产品均提供“一天广联Modbus多主机云服务”30天免费体验，体验期间的所有功能均无限制。如需体验“一天广联Modbus多主机云服务”，请联系我公司。

一天广联Modbus多主机云服务，是同时包括云服务器、Modbus多主机云网关软件、数据传输硬件、前期调试、后期运维的一站式产品。

其产品设计目标是，使现有的或新建的Modbus RTU串口系统，立即具备最先进的云端多主机通讯功能。

此服务可支撑全国范围的多主机同时读写Modbus RTU总线。并且系统具备主机鉴权、控制权限划分、下位机管理等管理特性。

此产品基于自学习式算法研发，全自动运行，无需设置手动任何Modbus参数，即可实现通过云端多主机同时读写Modbus RTU下位机数据。并具备故障隔离，优化通讯等各类算法。也可解决主机端软件通讯在遇到故障设备时容易卡顿的问题。

此产品在实现各类云服务功能的同时，也做到了与现有系统的完全的无缝兼容，可以有效的保护用户资产。

其体现在：

1、 完全兼容组态软件，无论是正在运行的还是新编写的组态软件，只要支持Modbus TCP、Modbus RTU通讯协议均可立即使用此产品，而无需做任何修改。其他任何支持Modbus TCP、Modbus RTU的主机软件，也同组态软件一样，可立即使用此云服务产品，无需做任何修改。可以做到对用户软件资产的完全保护。

2、兼容Modbus RTU串口产品，使数以亿计的Modbus电表、水表、温控器等相关设备立即具备云端多主机读写能力，而无需修改任何硬件，可以做到对硬件资产的完全保护。

3、不影响现有主机通讯，只需在Modbus RTU串口总线上连接一个AiGW系列智能网关，即可支持现场主机（如PLC、HIM、电脑等）与云端同时通讯，而无需修改任何现有的软件和硬件。

4、在增减设备时，完全不需要手动设置任何Modbus参数。在实际应用时，是透明的存在，不需要用户做任何干预。

5、Modbus多主机云服务软件也可以在局域网、VPN网络内使用，如需在这两类网络内使用，请联系我公司。

下图为一天广联Modbus多主机云服务的功能说明
