产品名称: TC600G CAN-bus RS232 RS485 光纤以太网网关 2光2电以太网交换机 高性价比
规  格:
产品备注: CAN RS232 RS485 以太网数据四网同传或信号互转。
产品类别: TC600G 2光2电以太网 CAN 232 485转光
点击量: 3800

我们在CAN-bus通讯产品研发领域有超过5年的丰富经验,拥有多项优化技术,是最早生产同时集成CAN-bus、RS232、RS485、以太网光口、电口产品的厂商。


TC600G同时集成了2个10/100Mbps光以太网接口、2个10/100Mbps电以太网接口,1个CAN-bus接口、1个RS485接口、1个RS232接口,可同时传输五种信号。实现了五网同传。


TC600G具备2个支持手拉手级联的光以太网接口。无需其他额外的网络设备,即可实现长距离、高可靠性、高抗干扰性的光通讯组网,有效的降低方案成本。


广泛用于:矿井、隧道、管道、智能路灯、智能建筑等各类长距离、连续性的数据采集和控制系统。也可以用于替换现有铜缆信号线,解决穿越强干扰区和雷害频繁区域造成的数据干扰、设备损坏等问题。



单击下载TC600G说明书

配置软件xframe


TC600G单台设备支持多种协议转换方案,使工程师可以轻松应对各类CAN-bus、RS232、RS485通讯需求。有效保护用户的硬件投资。

TC600G产品支持下列传输模式:

模式1:同时支持CAN-bus转以太网,RS485转以太网,RS232转以太网
模式2:同时支持CAN-bus转RS485,RS232转以太网
模式3:同时支持CAN-bus转RS232,RS485转以太网
模式4:支持CAN-bus转以太网,串口禁用(出厂默认)


此方案具备如下优势:
1、 无中继传输距离长。两点间通讯距离可达40公里而无需中继,适用于矿井、隧道、管道等各类长距离连续性的数据传输。
2、 可靠性高,抗干扰性极强。光信号不受电信号影响,在穿越强干扰区(例如变频器、电机附近)或与220V、380V动力电系统共用管道时,对数据传输不会造成任何影响。也可以直接穿越某些雷害频繁的山区、丘陵地带或建筑物的高处。
3、 多样化的信号类型。实现了CAN-bus、RS485、RS232、以太网、光以太网的五网同传。
4、 节约成本,实现轻资产运营。无需额外的网络设备即可实现全网光通讯,有效的节省了系统成本。

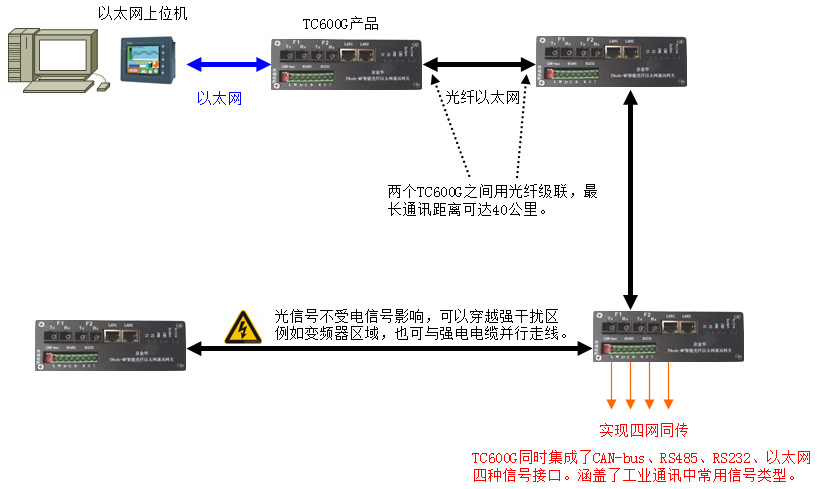

TC600G应用图




1、CAN-bus、RS232、RS485转以太网模式

TC600G出厂时为CAN转以太网模式,RS232、RS485串口为禁用状态。


在使用CAN-bus转以太网功能时,通常需要用户自行设计上位机软件。我们建议用户使用Socket方式编程,直接通过IP和端口访问TC600G产品,这样可以达到最高的效率。如果存在编程难度,可以使用标准的COM口编程,通过Xframe软件将TC600G映射出虚拟COM口后,即可使用这些COM口与CAN-bus通讯。


RS232、RS485可以通过映射虚拟COM口方式使用,也可以通过Socket编程,以IP和端口号方式访问。

使用Socket编程,通过IP加端口方式通讯的效率最高,也不需要运行任何其他额外的驱动。虚拟串口方式需要一直运行Xframe软件,效率相对较差。

CAN-bus、RS232、RS485与以太网之间的数据转发是透明的,TC600G不会对原始数据做任何修改。CAN转以太网时,在TCP/IP端需要使用我公司TTC协议与TC600G进行双向数据交换,CAN转RS232、RS485时,串口端也使用我公司的TTC协议进行双向数据交换。RS232、RS485转以太网时支持透明转发和Modbus RTU/TCP双向转换两种模式。TTC协议详细内容请查看说明书。此模式支持下列网络协议:TCP/IP Server、TCP/IP Client、UDP。


出厂时为Server模式,CAN端口对应TCP/IP的6020端口。如果启用了RS232、RS485端口,则RS232对应6030端口,RS485对应6031端口

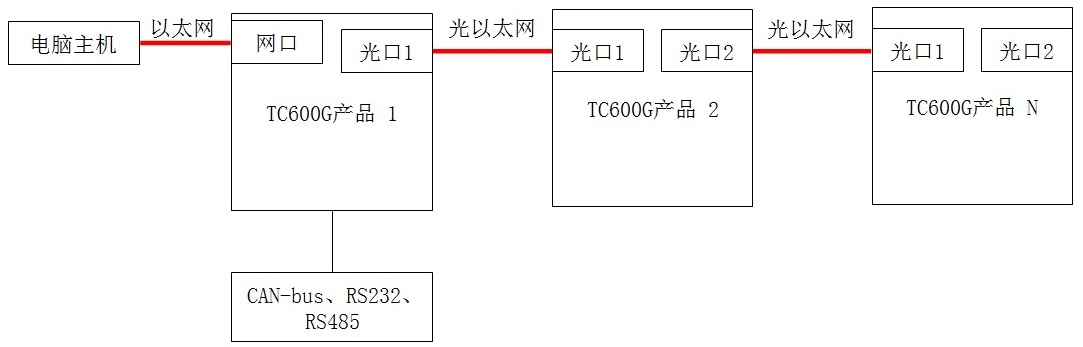

TC600G产品支持通过2个光口进行光纤手拉手级联,两台TC600G之间光纤通讯距离可达40公里,最多可级联150台TC600G产品。

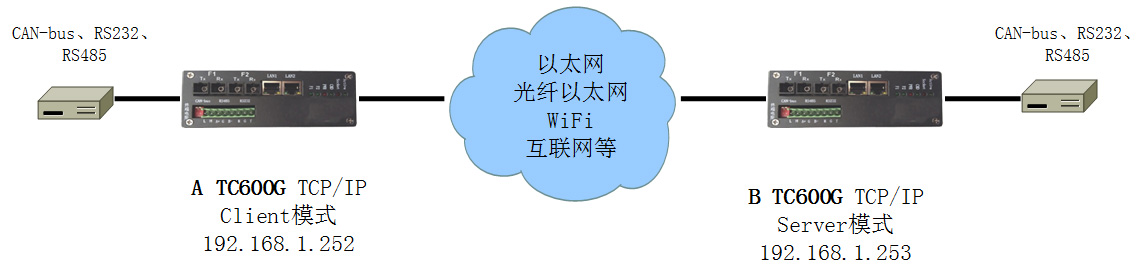

2、配对使用2个TC600G,利用以太网在两端建立透明的CAN通道


图中两台TC600G所连接的CAN-bus设备之间可以相互收发数据。即两台TC600G组成了1个CAN-bus对CAN-bus的透明通道。

此模式下如果启用了TC600G的RS232、RS485口(模式1),RS232、RS485也可组成透明通道,用于透传RS232、RS485数据。

工作原理:
将一台TC600G(A)配置为Client模式,另一台TC600G配置为Server模式(B),将Server的IP地址设置进A中,A会主动连接B,如果连接成功,即可完成配对。

如果是跨网段访问,A、B设备都必须正确设置网关地址。

CAN端口参数以A、B所设置的CAN端口参数为准,两台TC600G的CAN端口参数可以不一致,但必须与所连接的CAN-bus设备参数一致。


两台TC600G在使用光口配对时,最长通讯距离可达40公里,并且不受雷击、电磁干扰影响。

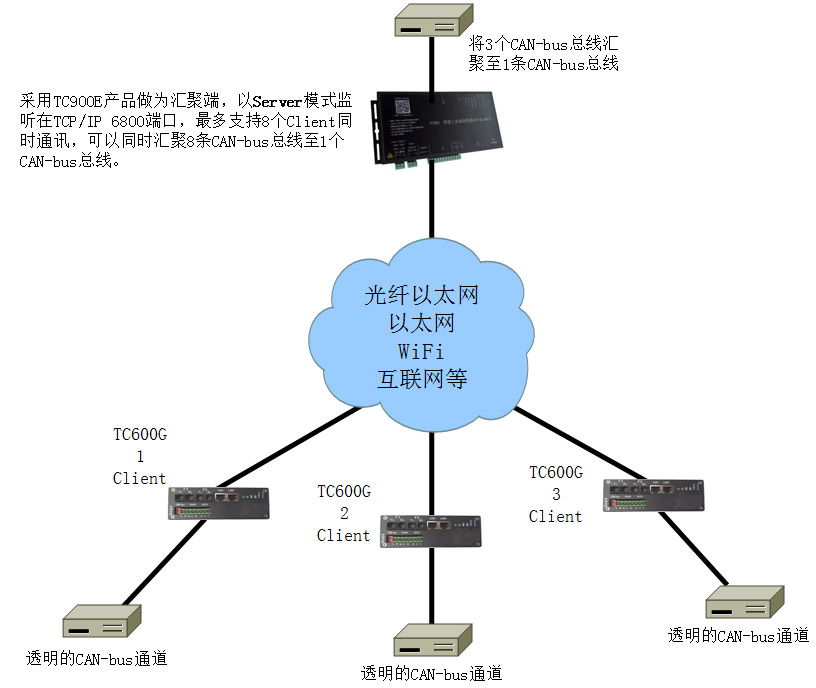

3、汇聚多台TC600G至1个TC900E的CAN-bus端口


此方案目的是,通过以太网,将分散在远端的多条CAN-bus总线汇聚到中心端的1条CAN-bus总线,然后接入到控制主机。

控制主机只要通过1个CAN-bus接口即可与分散在远端的多条CAN-bus总线同时通讯。

中心端采用TC900E智能CAN-bus网关,工作在TCP/IP Server模式,最多可支持8个客户端连接,可支持8台TC600G汇聚至1个CAN-bus端口。

远程接入点采用TC600G,可以直接通过光纤传输数据,工作在TCP/IP Client模式,用于将CAN-bus总线转换成以太网数据。所有的TC600G设备都通过以太网连接至一台TC900E,实现汇聚。


连接图如下:








TC600G产品描述

配置

描述

CAN-bus接口

1路CAN2.0A/B端口,采用工业级隔离设计。

CAN-bus端口性能

支持5kbps~1Mbps,内置CAN标准规定的全部标准速率,并预置常用非标准速率。可自定义速率。3000帧/秒转发性能。

CAN-bus端口以透明方式与网络或RS232、RS485端口进行双向数据转发,采用TTC协议,以帧对帧方式进行数据转发。



从CAN-bus收到一帧数据,会立即封装成TTC协议帧转发至网络或RS232、RS485。从网络或RS232、RS485收到一帧TTC协议数据,也会立即向CAN-bus发送一帧。

RS232

1个三线制RS232全双工端口,采用工业级MAX202E芯片,具备ESD15KV及600W浪涌保护。

RS485

1个独立的RS485半双工端口,每端口最多可连接64个下位机。采用工业级RS485芯片,具备ESD15KV及600W浪涌保护。

RS232\RS485端口性能

速度:1200-115200bps,可自定义速率,数据位:5、6、7、8,停止位:1、2,校验位:无、奇、偶。各个端口可单独设置参数。



RS232和RS485为独立端口,可同时工作。

支持的协议转换方案

1-CAN-bus转网络,RS485转网络,RS232转网络

2-CAN-bus转RS485,RS232转网络

3-CAN-bus转RS232,RS485转网络

4-CAN-bus转网络,串口禁用(出厂默认)

出厂时默认为Server 模式的CAN-bus转以太网转换方案。

CAN-bus数据转发方式

CAN-bus端口以透明方式与以太网、RS232、RS485进行双向数据转发,采用TTC协议,以帧对帧方式进行数据转发。

从CAN-bus收到一帧数据,会立即封装成TTC协议帧(固定每帧20字节)转发至以太网、RS232、RS485。从以太网、RS232、RS485收到一帧TTC协议数据(固定每帧20字节),也会立即向CAN-bus发送一帧。

网络运行模式

可以支持Server、Client、UDP模式。

默认为多线程无阻塞Server模式,具备独立的Server端口监听线程,可以随时新建TCP/IP连接,彻底解决由于网络物理断线,造成TCP/IP端口阻塞而无法快速重建通讯的问题。

以太网光口

2个10/100Mbps单模双纤光以太网接口,最长通讯距离40公里。支持手拉手级联,标准SC接口。

以太网电口

2个10/100Mbps电以太网接口,支持自组网,支持级联、分支。支持任何符合10/100Mbps的以太网设备接入。

管理

中文Telnet管理。

网络安全

内置IP过滤,最多设置8个认证IP。

电源

DC8~38V 最大功耗15W,端子式接口,现场供电。工业级保护设计。

安装方式

导轨安装

保护标准

CAN-bus端口防护:350W保护,符合IEC   6100042 (ESD) Level 4,IEC 6100044 (EFT) 40 A –   5/50 ns,IEC 6100045 (Lighting) 8.0 A (8/20us)。并且采用磁耦隔离设计。

电源:600W浪涌保护。

系统:外置看门狗。

运行环境

温度:-35-80℃,湿度:5% - 95% RH,无凝露。

驱动软件

提供Xframe软件,用于配置产品及建立虚拟串口。

保修

质保5年,终身维护,具体以《产品保修规定》为准。
