产品名称: GL-2ME3 3网口串口服务器 集成2个RS232\485通用串口 自组以太网
规  格:
产品备注: 集成多网口可自组网 1路RS232 1路RS485 3个网口
产品类别: GL-2ME3 3网口 RS232\485串口服务器
点击量: 429

GL-2ME3产品同时集成2个RS232/RS485两用串口、3个10/100Mbps以太网端口,DC8~36V供电,采用工业级4层PCB。GL-2ME3历经多年市场考验,可同时兼顾超低成本及值得信赖的高可靠性



GL-2M3集成了3个以太网交换机端口,用户无需购买额外的网络设备即可实现自组以太网,从而实现低成本、轻资产、高性能的串口通讯方案。


利用以太网强大的分支、级联特性,可以不受限制的对串口总线进行分支、级联。彻底解决串口通讯中各种扩展方面的难题。最多可级联多达150台GL-2ME3设备。


由于以太网和TCP/IP协议可以支持多点并发通讯,所以使用GL-2ME3构建的以以太网为主干,串口为分支的通讯系统的数据传输速度非常快。可将传统串口总线通讯速度提高十几倍。


广泛用于:电力、隧道、轨道交通、门禁、物联网等各类串口联网领域。



串口工作模式:

1、高速数据透传模式

2、Modbus RTU/TCP双向转换模式,无缝兼容各类组态软件、PLC、仪器仪表等,支持一天广联Modbus多主机云服务。


串口类型模式:

2个可同时工作的RS23\RS485两用串口,可根据需要切换为下列模式:

模式1:1个RS232和1个RS485

模式2:2个RS232

模式3:2个RS485


单击下载GL-2ME3说明书

虚拟串口及配置软件xframe


1、串口服务器用法

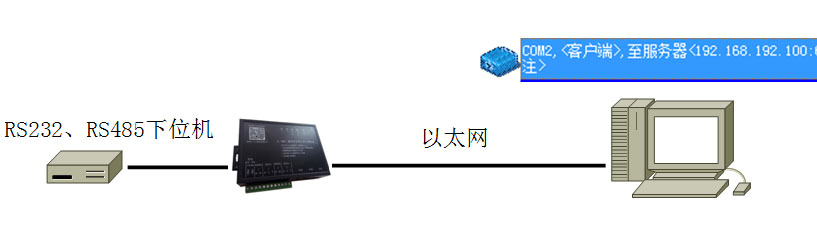

虚拟COM口通讯方式:主机通过虚拟串口访问串口服务器,使用Xframe软件建立一系列的虚拟COM口,这些虚拟COM口通过网络与串口服务器的真实串口一一对应。现有的,使用COM口通讯的主机软件,可立即使用这些虚拟COM口通过以太网与串口服务器所连接的串口下位机通讯。



IP+端口的Socket通讯方式:主机通过IP+Port方式访问串口服务器的串口,这种方式无需运行任何虚拟串口软件,但是需要主机软件支持 IP+端口的通讯接口。

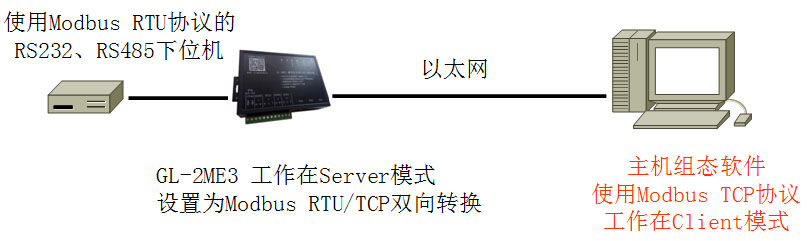

Modbus RTU/TCP双向转换模式:在Socket通讯方式,可以将串口服务器设置为Modbus RTU/TCP协议双向转换模式。


注意!串口服务器的Modbus RTU/TCP双向转换模式,只能支持一个主机读写串口Modbus下位机或总线,如果需要多主机同时读写Modbus串口下位机数据,请选择 AiGW系列智能Modbus多主机网关产品。




2、GL-2ME3通过以太网手拉手级联方案


GL-2ME3产品集成3个支持分支、级联的10/100Mbps网口,可自组以太网。3个网口的功能相同,均可互相连接,并无上下行之分。最多可分支、级联150台GL-2ME3设备。



3、配对使用两台GL-2ME3,可以利用以太网透传串口数据


图中两台GL-2ME3所连接的串口设备之间可以相互收发数据。即两台GL-2ME3组成了串口对串口的透明通道。







4、GL-2ME3串口服务器与一天广联Modbus多主机云服务整合方案


一天广联Modbus多主机云服务,是同时包括云服务器、Modbus多主机云网关软件、数据传输硬件、前期调试、后期运维的一站式产品。

其产品设计目标是,使现有的或新建的Modbus RTU串口系统,立即具备最先进的云端多主机通讯功能。可支撑全国范围的多主机同时读写Modbus RTU总线。并且系统具备主机鉴权、控制权限划分、下位机管理等管理特性。

云网关产品基于自学习式算法研发,全自动运行,无需设置手动任何Modbus参数,即可实现通过云端多主机同时读写Modbus RTU下位机数据。并具备故障隔离,优化通讯等各类算法。彻底解决主机端软件通讯在遇到故障设备时容易卡顿的问题。

GL-2ME3串口服务器与Modbus多主机云的方案优势:

1、完全兼容组态软件,无论是正在运行的还是新编写的组态软件,只要支持Modbus TCP、Modbus RTU通讯协议均可立即使用此产品,而无需做任何修改。其他任何支持Modbus TCP、Modbus RTU的主机软件,也同组态软件一样,可立即使用此云服务产品,无需组任何修改。可以做到对用户软件资产的完全保护。

2、兼容Modbus RTU串口产品,使数以亿计的Modbus电表、水表、温控器等相关设备立即具备云端多主机读写能力,而无需修改任何硬件,可以做到对硬件资产的完全保护。

3、在增减设备时,完全不需要手动设置任何Modbus参数。在实际应用时,是透明的存在,不需要用户做任何干预。


4、超高性价比,使用低成本的普通串口服务器实现多Modbus多主机云访问。GL-2ME3串口服务器价格低廉,并且支持自组以太网,可以对串口总线任意进行分支、级联,可为用户节省网络设备和布线相关费用。


注意!方案中的”普通串口服务器“本身不具备多主机通讯能力,此方案的Modbus多主机同时通讯能力,是由一天广联Modbus多主机网关软件实现的。

所以,普通串口服务器,不能在现场对外扩展出额外的串口、网络主机。如需要在现场同时也扩展出若干主机口,提供给PLC、触摸屏通讯,请单击查看AiGW300智能网关的云服务器方案。









GL-2ME3 产品描述

配置

描述

串口配置

2个可同时工作的RS23\RS485两用串口,可根据需要切换为下列模式:

模式1:1个RS232和1个RS485

模式2:2个RS232

模式3:2个RS485

串口性能

速度:1200-115200bps,可自定义速率,数据位:5、6、7、8,停止位:1、2,校验位:无、奇、偶。各个端口可单独设置参数。

RS485性能

每端口最多可连接64个下位机。采用工业级RS485芯片,具备ESD15KV及600W浪涌保护。

以太网

3个10/100Mbps以太网交换机端口,多台GL-2ME3可实现自组以太网,并且支持以太网分支、级联功能。同时也可接入任何符合10/100Mbps以太网的设备,比如路由器、摄像头、电脑等。

运行模式

TCP/IP Server、Client及UDP协议。

Modbus多主机云服务

通过一天广联多主机云服务功能,实现多主机通过公网同时读写下位机数据。

内建增强功能

支持Modbus RTU/TCP双向协议转换,可兼容组态软件。

支持连接至指定域名,用于互联网的动态域名访问。

支持配对使用两台串口服务器。

管理

中文Telnet管理。

供电

DC8~36V/2W最高,可定制为DC8~48V,具备600W浪涌、超压、防接反及高频防护。

可靠性

独立的外置看门狗,电路板与外壳高度绝缘设计。

工作环境

温度:-35~70℃,湿度:5% ~95% RH,无凝露。

虚拟串口驱动软件

Xframe提供企业级的管理树界面,轻松管理数百个虚拟COM口,支持所有Windows系统(包括64位)

安装方式

同时支持安装耳和DIN30导轨安装

保修

质保5年,具体以《产品保修规定》为准。
