产品名称: GL-IO32 1网口 32路输入、32路继电器输出、2串口
规  格:
产品备注: 大路数IO
产品类别: GL-IO32 1网口 32输入 32继电器 2串口
点击量: 453

GL-IO32产品同时集成了32路开关量输入输出、1路RS232、1路RS485、1路以太网网口。

GL-IO32完全按照工业级产品设计,串口采用工业级保护设计,继电器为单独供电的设计。整个产品具备极高的可靠性。


GL-IO32为多任务设计,各种功能可以同时执行,例如,在进行IO控制同时,也可以进行串口数据转发。极大的提高了产品应用范围。


GL-IO32支持多主机访问,允许多台主机同时与GL-IO32建立TCP/IP连接并进行IO控制。也可以1台主机建立多个连接同时与GL-IO32进行通讯,例如,1个连接用于读取输入,另1个连接用于控制输出,可以极大的提高控制系统的实时性能。


产品优势如下:

1.支持32路开关量输入,可检测按钮、开关的通断。也可以直接检测DC0~24V电压,可直接连接PNP、NPN接口的传感器。
2.支持32路270W继电器输出,可直接切换AC220V火线,可直接控制由AC220V驱动的交流接触器。
3.集成1个232,1个RS485通用型串口,支持串口转以太网功能和串口Modbus RTU控制本机硬件功能。
4.支持多主机同时通讯,网口支持Modbus TCP协议,最多4个主机同时通讯。串口支持Modbus RTU协议
5.支持配对使用通过透传IO量,支持开关量输入状态主动上传。
6.采用多线程、多任务设计,所有功能均可同时运行
7.支持一天广联Modbus多主机云服务
8.工业级设计 经过大量实际工程验证 稳定可靠


广泛用于:智能灯光控制、快递柜、无人值守变电站、生产线保护系统、防盗报警、动环监控等各类工程。可用于任何需要做现场控制、现场状态采集、串口通讯的工程项目。


单击下载GL-IO32以太网IO产品说明书

驱动及配置软件xframe



1、开关量输入功能说明

内置多功能开关量输入,自带信号源,可检测无源开关信号(干节点)的通断,例如,检测各类开关、防盗报警探头、按钮等的通断。也可以直接检测DC0~24V电压信号(湿节点),例如,检测光电传感器PNP、NPN输出信号状态。同时支持轮询和开关量主动上传两种工作方式。

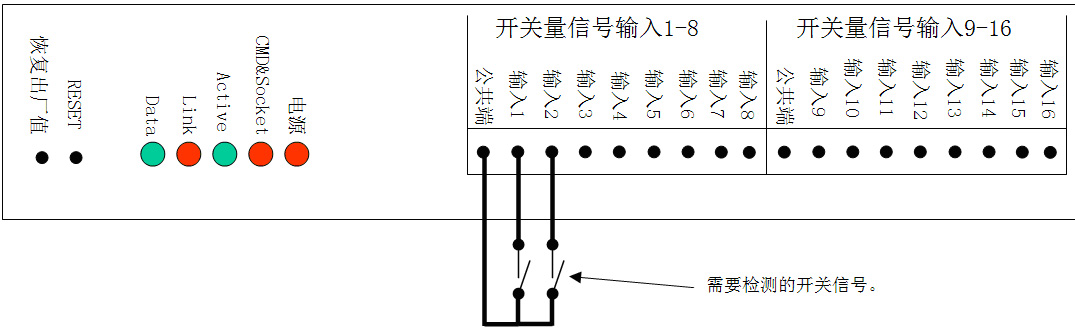

纯开关量干节点的开关量输入接法







0~24V电压PNP信号,湿节点开关量输入接法

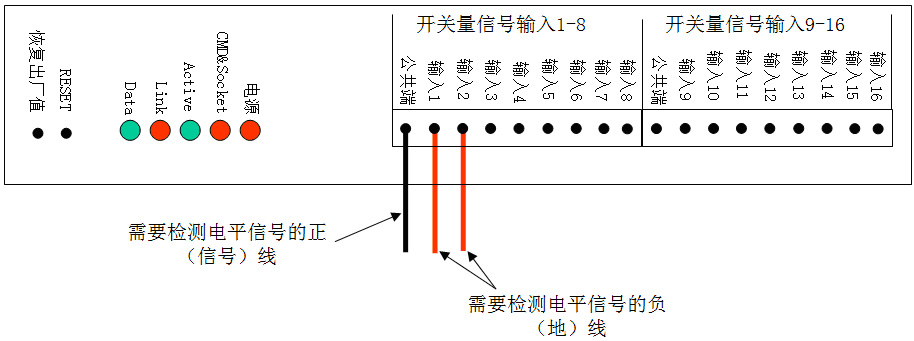

0~24V电压NPN信号,湿节点开关量输入接法






2、开关量输出(继电器)功能说明


产品内置8个AC220V/150W大功率继电器,可以直接控制AC220V火线,下图为直接控制火线通断的接线图。

注意!GL-IO32每路继电器可切换的最大功率为250V/270W,请勿过载。如果受控设备功率超过270W,请外接交流接触器。首先通过GL-IO32控制交流接触器,再由交流接触器控制受控设备。





如果受控设备功率大于270W,则需要通过交流接触器进行控制。

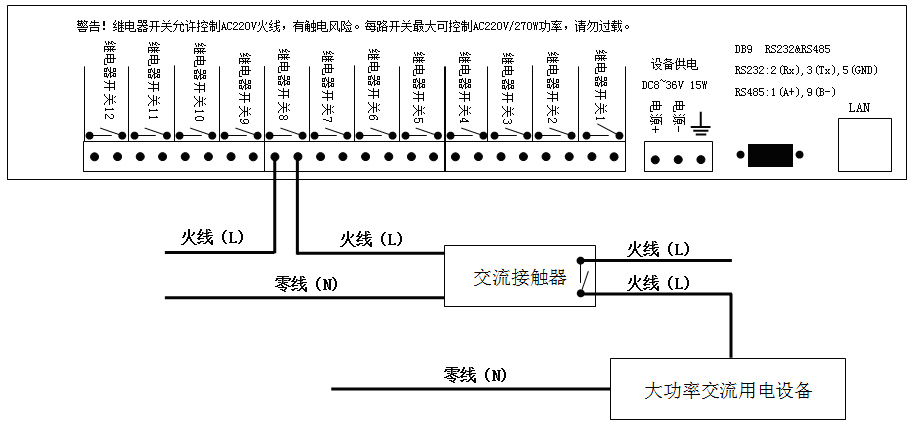

下图为GL-IO32通过交流接触器控制大功率220V用电设备接线图。





下图为产品直接控制直流设备接线图





3、多功能串口

串口支持下述几个功能,不同的功能需要切换使用:

模式1:作为串口服务器使用,支持RS232、RS485数据转以太网,并支持透传或Modbus RTU/TCP双向转换两种模式

模式2:用于控制本机硬件的串口,串口支持Modbus RTU协议,可作为下位机与控制主机连接。

5、多主机同时访问

GL-IO32支持多主机访问,允许多台主机同时与GL-IO32建立TCP/IP连接并进行IO控制。

也可以1台主机建立多个连接,同时与GL-IO32进行通讯,例如,1个连接用于读取输入,另1个连接用于控制输出,可以极大的提高控制系统的实时性能。

GL-IO32串口也可以设置为Modbus RTU串口,用于控制本机IO。串口与网口的控制功能可同时使用。



6、两台GL-IO32配对使用透传开关量


配对使用GL-IO32,可以将本端GL-IO32的IO状态,串口数据透传至另一端的GL-IO32。

开关量输入、输出状态透传是双向的,既可以将本地GL-IO32的开关量输入状态,在对端GL-IO32的继电器还原。也可以将对端的开关量输入状态,通过本地继电器还原。

串口数据也可以通过以太网透传至对端,而且数据也是双向的,RS485为半双工,RS232为全双工透传。





7、GL-IO32与一天广联Modbus多主机云服务整合方案



一天广联Modbus多主机云服务,是同时包括云服务器、Modbus多主机云网关软件、数据传输硬件、前期调试、后期运维的一站式产品。

通过此云服务,可支撑全国范围的多个控制主机同时对GL-IO产品进行控制并且系统具备主机鉴权、控制权限划分、下位机管理等管理特性。


控制主机类型包括:各类组态软件、手机APP等。各类支持Modbus TCP\RTU的控制软件均可直接使用。


云网关产品基于自学习式算法研发,全自动运行,无需设置手动任何Modbus参数,即可实现通过云端多主机同时对GL-IO产品进行控制。并具备故障隔离,优化通讯等各类算法。彻底解决主机端软件通讯在遇到故障设备时容易卡顿的问题。

GL-IO32产品与Modbus多主机云的方案优势:

1、完全兼容组态软件,无论是正在运行的还是新编写的组态软件,只要支持Modbus TCP、Modbus RTU通讯协议均可立即使用此产品。其他任何支持Modbus TCP、Modbus RTU的主机软件,也同组态软件一样,可立即使用此云服务产品。可以做到对用户软件资产的完全保护。

2、GL-IO32的串口服务器功能兼容Modbus RTU串口产品,在支持IO控制的同时,也可以使数以亿计的Modbus电表、水表、温控器等相关设备立即具备云端多主机读写能力,而无需修改任何硬件,可以做到对硬件资产的完全保护。

3、在增减设备时,完全不需要手动设置任何Modbus参数。在实际应用时,是透明的存在,不需要用户做任何干预。


4、超高性价比,使用低成本的普通以太网IO产品实现Modbus多主机云访问。GL-IO32产品价格低廉,并且支持自组以太网,可为用户节省网络设备和布线相关费用。


注意!”GL-IO32的串口服务器功能“本身不具备多主机通讯能力,此方案的串口Modbus多主机同时通讯能力,是由一天广联Modbus多主机网关软件实现的,所以此功能不能为串口下位机在现场扩展出额外的主机端口。而GL-IO32的IO控制功能支持现场多串口、网口的多主机通讯。









GL-IO32产品描述


配置

描述

开关量输入

提供32路开关量输入,可检测干节点开关信号通断,例如按钮、报警探头、开关等。也可以直接检测DC0~24V电压(湿节点),例如,检测PNP、NPN输出的传感器信号。

输入状态检测,支持轮询方式和开关量输入变化主动上传两种模式。

开关量输出

提供32路继电器开关量输出。每路开关最大切换功率:AC220V/270W。

控制通讯

以太网&TCP/IP、RS232、RS485

串口

1个工业级防护的三线RS232端口, 1个工业级防护的RS485串口。

切换支持:

1、  串口转以太网的串口服务器功能

2、  用于读取、控制本机硬件(Modbus RTU协议)。

控制协议

Modbus TCP(最多4个上位机)、Modbus RTU协议,兼容各类组态软件。

EIO Link协议(支持开关量输入主动上传,最多8个上位机)。此协议支持两台GLIO配对。

透传功能

两个GL-IO可配对使用,提供IO透传功能。可以支持以太网配对。

本机的开关量输入也可以映射至输出。

网络

RJ45 10Mbps

运行模式

TCP/IP Server、Client、UDP模式。

云服务

通过一天广联多Modbus多主机云服务,可实现多主机通过公网同时读取、控制GLIO产品IO输入输出。

管理

通过Telnet方式管理,同时提供一个用于本地管理的管理口,两种方式均为中文菜单。

可靠性

独立的看门狗,电路板与外壳高度绝缘设计。

电源

DC8~36V/15W(最高)供电。

外形尺寸

标准1U机箱

运行环境

温度:-35-80℃,湿度:5% - 95% RH,无凝露。

附带软件

Xframe企业级管理软件,轻松管理数百个GL-IO产品,并支持报警、继电器控制等功能。

保修

质保5年(继电器除外),终身维护,具体以我公司的《产品保修规定》为准。
