产品名称: GL-DAC3模拟量输出模块 3网口 3路电流或电压信号输出
规  格:
产品备注:
产品类别: GL-DAC3 3网口 1串口 3路模拟量输出
点击量: 824


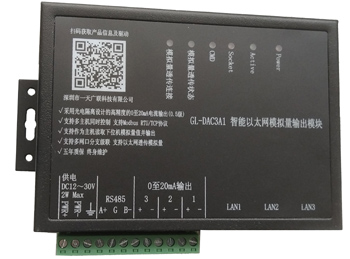

GL-DAC3系列产品根据模拟量输出类型,共分为3个型号。
GL-DAC3A1:3路0~20mA模拟量输出
GL-DAC3A2:3路0~10V模拟量输出
GL-DAC3A3:3路0~5V模拟量输出

三种型号的模拟量输出精度均为国标0.5级精度。三种型号除了模拟量输出类型不同以外,其余配置完全相同。

GL-DAC3的所有型号均支持3个10/100Mbps网口,可自组以太网,支持以太网分支、级联,低成本实现高性能全以太网的控制系统。

同时也支持1路工业级隔离的RS485端口,用于传统的总线式串口通讯。

GL-DAC3产品模拟量输出采用了工业级光电隔离设计,具备极佳的稳定性。同时采用工业级隔离电源模块进行供电。电路板采用了工业级四层PCB工艺。

产品优势如下:
1.光电隔离的高精度模拟量输出通道。
2.支持以太网、RS485同时控制。
3.最多可支持4个以太网主机同时控制。
4.同时支持Modbus TCP(以太网)和Modbus RTU(RS485)协议,兼容各类组态软件、PLC、触摸屏等上位机。
5.与模拟量采集模块配对使用,实现通过以太网透传模拟量。
6.集成3个10/100Mbps以太网交换机端口,支持以太网分支、级联,无需网络设备,即可组成全以太网控制系统。
7.支持一天广联Modbus多主机云服务
8.工业级设计 经过大量实际工程验证 稳定可靠


广泛用于:智能调光系统、比例阀调节、风扇调节、PLC的模拟量输出扩展等各类工业自动化现场控制。


单击下载GL-DAC3产品说明书

单击下载配置软件Xframe

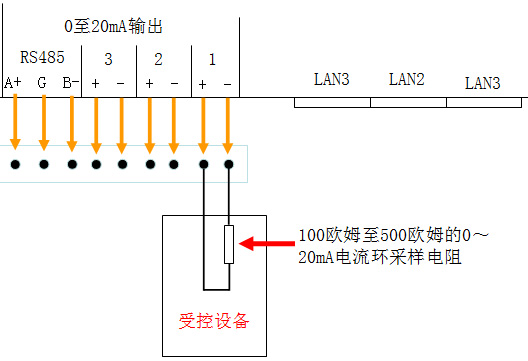

1、GL-DAC3A1模拟量输出连接方式(4~20mA)

GL-DAC3A1在输出端子的+和-之间输出0~20mA电流。

在使用DC24~30V供电时,GL-DAC3A1可以驱动100~500欧姆的采样电阻,整个阻值范围内均可正常输出电流。

在使用DC12V供电时,GL-DAC3A1可以驱动125欧姆或以下的采样电阻。

注意!0~20mA输出端不可长时间短路,否则将会因为过热而损坏模拟量输出电路。

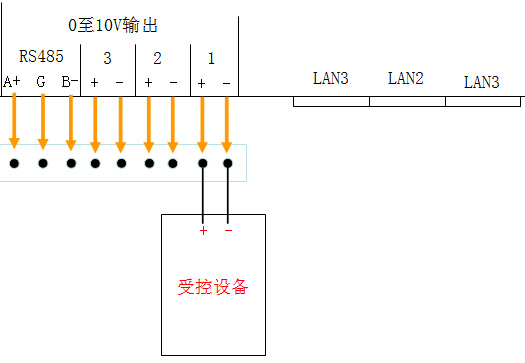

2、GL-DAC3A2模拟量输出通道连接方式(0~10V)


GL-DAC3A2在输出端子的+和-之间输出0~10v电压。


受控设备直接采样GL-DAC3A2的输出电压即可。

GL-DAC3A2可输出最高20mA的驱动电流,请勿过载使用,否则会损坏模拟量输出电路。


注意!0~10v输出端不可长时间短路,否则将会因为过热而损坏模拟量输出电路。
不要接反受控设备0~10V输入+、-极,否则可能会损坏GL-DAC3A3的模拟量输出电路或者损坏受控设备。
不可将0~10V输出接入通讯接口,否则在输出超过5V电压时,会损坏通讯电路。

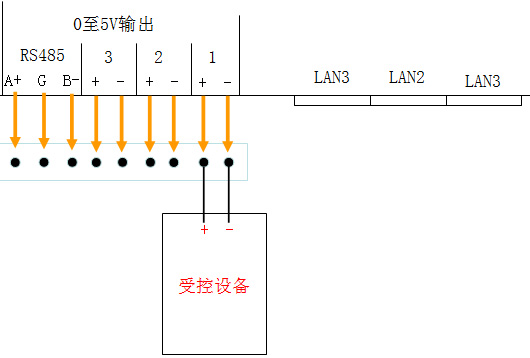

3、GL-DAC3A3的0~5v模拟量输出通道连接方式


GL-DAC3A3在输出端子的+和-之间输出0~5v电压。
受控设备直接采样GL-DAC3A3的输出电压即可。
GL-DAC3A3可输出最高20mA的驱动电流,请勿过载使用,否则会损坏模拟量输出电路。
注意!0~5v输出端不可长时间短路,否则将会因为过热而损坏模拟量输出电路。
不要接反受控设备0~5V输入+、-极,否则可能会损坏GL-DAC3A3的模拟量输出电路或者损坏受控设备。




4、GL-DAC3与模拟量采集模块配对使用,通过以太网透传模拟量


GL-DAC3可以通过以太网,与我公司任意一种支持模拟量采集的产品配对使用。可实现通过以太网透传0~20mA、0~10v、0~5v模拟量。目前只支持通过以太网透传模拟量,不支持串口透传模拟量。

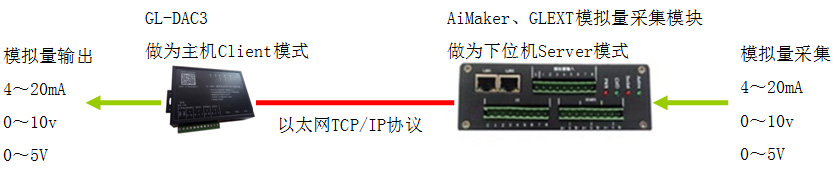

透传连接图





与GL-DAC3兼容的模拟量采集模块:AiMaker600、GLEXT600等。


设置成透传模式的模拟量输出通道将被独占,不能再使用Modbus协议进行控制。


透传模式下,GL-DAC3工作在TCP/IP Client模式,做为主机主动连接对端的模拟量采集模块,并可以主动轮询获取模拟量数据,然后通过本机的模拟量输出端口重现。


在这种设计之下,GL-DAC3不仅可以在局域网内实现模拟量透传,也可以实现通过互联网实现模拟量透传。


GL-DAC3可以主动获取对端模拟量采集模块的数据,但不会去校验这些数据与本机硬件输出通道是否匹配。所以必须由使用者确保透传的模拟量是同一类型。例如,不可将0~20mA模拟量采集通道透传至0~10V模拟量输出通道,否则将造成错误的输出。


6、GL-DAC3以太网手拉手分支、级联组网。


GL-DAC3产品集成了3网口高性能工业级以太网交换机,所以用户无需购买额外的网络设备,只靠GL-DAC3本身就可实现自组以太网,从而实现低成本、轻资产、高性能的全以太网控制系统。

GL-DAC3集成的以太网网口为交换机网口,也可以接入任何符合10/100Mbps,例如交换机、无线路由器、网络摄像头等设备。

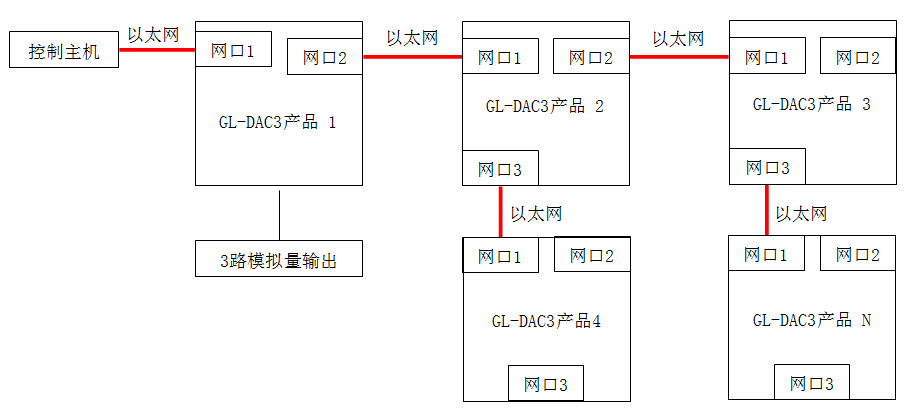

GL-DAC3以太网网口分支、级联图。下图中每台GL-DAC3都可以提供模拟输出功能。




5、GL-DAC3与一天广联Modbus多主机云服务整合方案



一天广联Modbus多主机云服务,是同时包括云服务器、Modbus多主机云网关软件、数据传输硬件、前期调试、后期运维的一站式产品。

通过此云服务,可支撑全国范围的多个控制主机同时对GL-IO产品进行控制并且系统具备主机鉴权、控制权限划分、下位机管理等管理特性。


控制主机类型包括:各类组态软件、手机APP等。各类支持Modbus TCP\RTU的控制软件均可直接使用。


云网关产品基于自学习式算法研发,全自动运行,无需设置手动任何Modbus参数,即可实现通过云端多主机同时对GL-IO产品进行控制。并具备故障隔离,优化通讯等各类算法。彻底解决主机端软件通讯在遇到故障设备时容易卡顿的问题。

GL-DAC3产品与Modbus多主机云的方案优势:

1、完全兼容组态软件,无论是正在运行的还是新编写的组态软件,只要支持Modbus TCP、Modbus RTU通讯协议均可立即使用此产品。其他任何支持Modbus TCP、Modbus RTU的主机软件,也同组态软件一样,可立即使用此云服务产品。可以做到对用户软件资产的完全保护。

2、在增减设备时,完全不需要手动设置任何Modbus参数。在实际应用时,是透明的存在,不需要用户做任何干预。


3、超高性价比,使用低成本的普通以太网IO产品实现Modbus多主机云访问。GL-DAC3产品价格低廉,并且支持自组以太网,可为用户节省网络设备和布线相关费用。







产品描述:

配置

描述

模拟量输出

型号

配置

GL-DAC3A1

3路独立的0~20mA模拟量输出

GL-DAC3A2

3路独立的0~10v模拟量输出

GL-DAC3A3

3路独立的0~5v模拟量输出

模拟量输出通道均为工业级光电隔离设计。输出精度可达国标0.5级。每个输出通道均可单独设置默认输出值,可支持Modbus控制模式和透传模拟量两种工作模式。

可根据需求定制模拟量通道类型。

透传模拟量

与我公司AiMaker、GLEXT系列模拟量采集模块使用,可立即实现通过以太网透传3种类型模拟量。

控制协议

Modbus TCP(网口),最多支持4个TCP/IP连接。

Modbus RTU(串口)

兼容各类组态软件、PLC、触摸屏。

多任务能力

采用多线程、多任务设计,所有功能均可同时运行。

网络

3个10/100Mbps以太网交换机端口,多台GL-DAC3可实现自组以太网,并且支持以太网级联功能。同时也可接入任何符合10/100Mbps以太网的设备,比如路由器、摄像头、电脑等

串口

支持1路工业级隔离的RS485串口,支持Modbus RTU协议。

云服务

通过Modbus多主机云服务,可实现多主机通过公网同时读取、控制GL-DAC3的模拟量通道值

管理

Telnet管理,中文界面。

电源

DC12~30V 2W供电。

防护

主板采用工业级隔离供电设计,信号接口采用工业级光电设计,独立看门狗,模拟量通道具备ESD15KV、抗雷击、浪涌保护。

外形尺寸

同时支持安装耳和DIN30导轨安装

运行环境

温度:-30~60℃,湿度:5% - 95% RH,无凝露。

附带软件

Xframe配置及测试软件

保修

质保5年,终身维护,具体以我公司的《产品保修规定》为准。
