产品名称: AiGW600W 6串口 无线WiFi串口多主机网关 集成WiFi路由器 全自动运行 无需编程
规  格:
产品备注:
产品类别: AiGW600W WiFi无线Modbus多主机网关
点击量: 4901

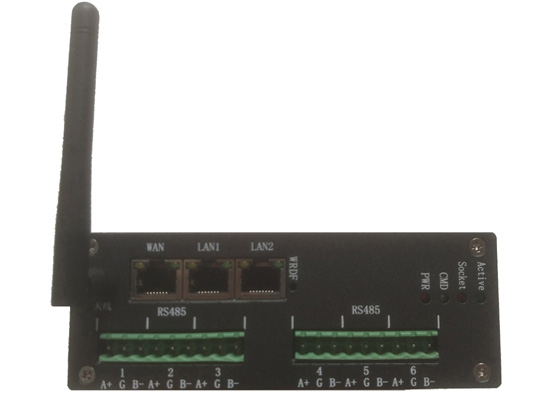

AiGW600W产品是功能强大的智能无线WiFi串口多主机网关产品,基本架构采用32位CPU和32M内存,集成6个工业级保护的RS485端口,集成全功能WiFi路由器模块,最高无线速率135Mbps,WiFi模块最多可同时支持5000个TCP/IP连接,支持1个PPPoE拨号的宽带网口,2个局域网网口。支持桌面安装或标准DIN导轨安装方式。

AiGW600W具备智能算法,多主机同时读写下位机时,可做到全自动运行,无需编程,并且可达到不低于直连的实时性能。


AiGW600W可在没有服务器中转的情况下,独立支持多个手机、平板APP同时通过WiFi读写数据,也可以作为Client,连接云服务器或中心服务器进行数据传输。


AiGW600W主要支持下列通讯方案:

1、多个串口主机和WiFi、以太网主机同时读写一个串口下位机或总线模式

2、多个串口主机和WiFi、以太网主机同时读写多个串口下位机模式。例如,可配置为3主机读写3下位机总线,2主机读写4下位机总线,等等。

3、可直接替换集线器的“智能Modbus交换机”模式,替换后,在无需修改任何软件、硬件前提下,可立即实现多主机同时读写下位机功能。

4、可直接替换普通串口服务器的“串口共享服务器”模式,替换后,在无需修改任何软件、硬件前提下,每个串口都支持多主机同时读写。

5、普通串口服务器模式


上述的多主机通讯模式中,WiFi、以太网口固定作为主机接口,同时支持Modbus TCP和Modbus RTU协议。每个串口均支持多个以太网主机通过TCP/IP连接同时读写数据,总计可支持高达256个主机TCP/IP连接同时读写数据


AiGW600W的WiFi功能特点:
1、支持无线路由器模式(AP)、WiFI网络网桥扩展模式、无线客户端模式。
2、最高通讯速率可达135Mbps,在无严重干扰的情况下,通讯延迟可低于10ms。
3、无线TCP/IP并发连接数可达5000个。
4、支持宽带上网的PPPOE拨号。
5、支持NAT、DMZ、端口映射。
6、内置防火墙功能。
7、以太网局域网口支持以太网手拉手级联,也可以接入任何符合标准的10/100Mbps以太网设备,例如:我公司的AiMaker、GL-IO、AiGW产品、电脑、摄像头等各类设备,均可通过AiGW600W进行无线通讯或者访问互联网。



AiGW600W已经广泛的应用于:工业自动化系统现场总线通讯、手机平板与仪器仪表通讯、智能供暖系统、智能电站、综合配电柜系统、多上位机DCS系统、代替串口服务器、代替集线器、代替通讯管理机、旧系统扩展等各类项目。


单击下载AiGW600W智能Modbus网关说明书

配置软件xframe



单击查看其他相关型号:

AiGW300 3串口 1网口 RS232/RS485 智能Modbus多主机网关(高性价比实现串口2主1从通讯)

AiGW600 6串口 4网口 RS485 智能Modbus多主机网关(不带WiFi的型号)

AiGW800 8串口 4网口 RS485 智能Modbus多主机网关

AiGW810 8串口 4网口 RS485/RS232 智能Modbus多主机网关


串口下位机可以是任何厂家Modbus RTU设备,例如电表、水表、数据采集器等。

串口主机可以是任何厂家的PLC、触摸屏,电脑软件等,只要支持Modbus RTU协议的即可通讯。

WiFi、网口主机可以是任何支持Modbus TCP、Modbus RTU的触摸屏、组态软件、PLC、手机平板APP等。


1、多个串口主机和网口主机同时读写1个串口下位机模式


下图为常见的单主机控制系统,数据无法共享,存在数据孤岛的问题。






下图为加入AiGW600W网关后,可立即扩展出多个串口主机、最多100个以太网主机、6个云服务主机。

AiGW600W具备自学习算法,全自动运行。多主机同时读写下位机时,无需编程,并且可达到不低于直连的实时性能。

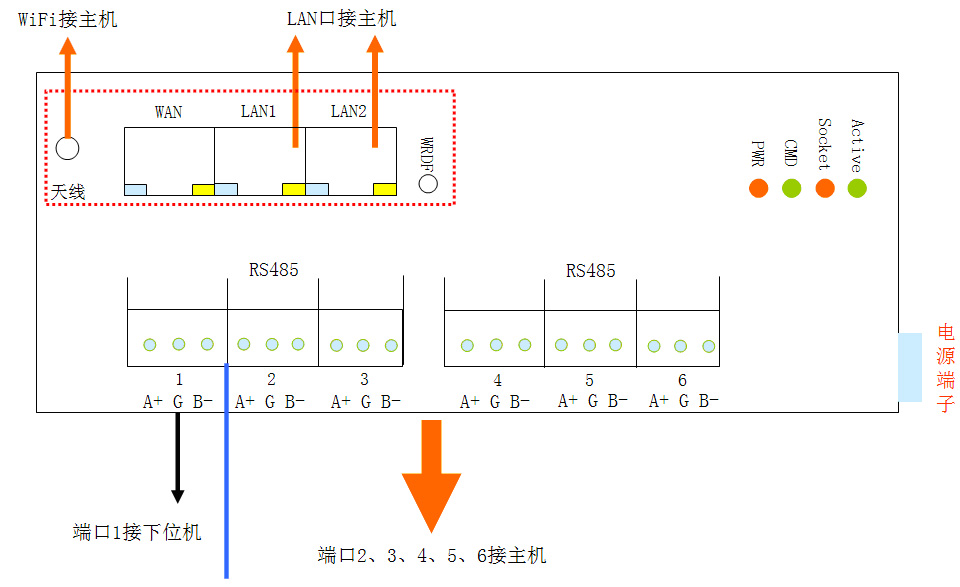

此方案使用第1个端口作为下位机端口,连接Modbus RTU下位机总线。剩余的5个端口和以太网端口与主机连接。

注意!AiGW600W出厂时所有串口波特率均为9600,n,8,1。如果主机、与上位机的串口也是9600,n,8,1,则不需要做任何设置,按照下图方法连接即可工作。

如果主机也需要使用以太网Modbus TCP进行通讯,只要将AiGW600W的IP修改为与主机一个网段,然后主机直接连接至AiGW600W的502端口即可进行通讯。连接方法如下图所示




2、“智能Modbus交换机”模式,直接替换集线器,立即实现多主机同时读写多下位机数据。


“智能Modbus交换机”模式可直接替换现有的集线器,无需修改现有的软件和下位机硬件,可使现有系统立即具备多主机读写能力,并且可成倍提高轮询效率,减小轮询延迟,隔离总线错误数据。


由于传统的RS485总线是半双工通讯,导致主机每次轮询只能读写一个下位机的数据,所以通讯速度会随着下位机数量增加而逐渐变慢。而普通的RS485集线器只相当于提升总线驱动能力,只能增加下位机数量,而对提升通讯速度无任何帮助。



下图为传统的主机直连下位机方式






下图为传统的主机经过集线器连接多台下位机的方式,集线器只能增加下位机数量,并不能提高通讯速度和主机数量。





下图中,使用AiGW600W网关直接替换串口集线器,使系统立即具备多主机同时读写能力。并且网关的所有下位机串口可以同时轮询下位机数据,所以可以将通讯速度提高5倍。

如果以传统方式全部轮询一次下位机需要6秒,那么在采用AiGW智能网关后,可将轮询时间减小为1秒。

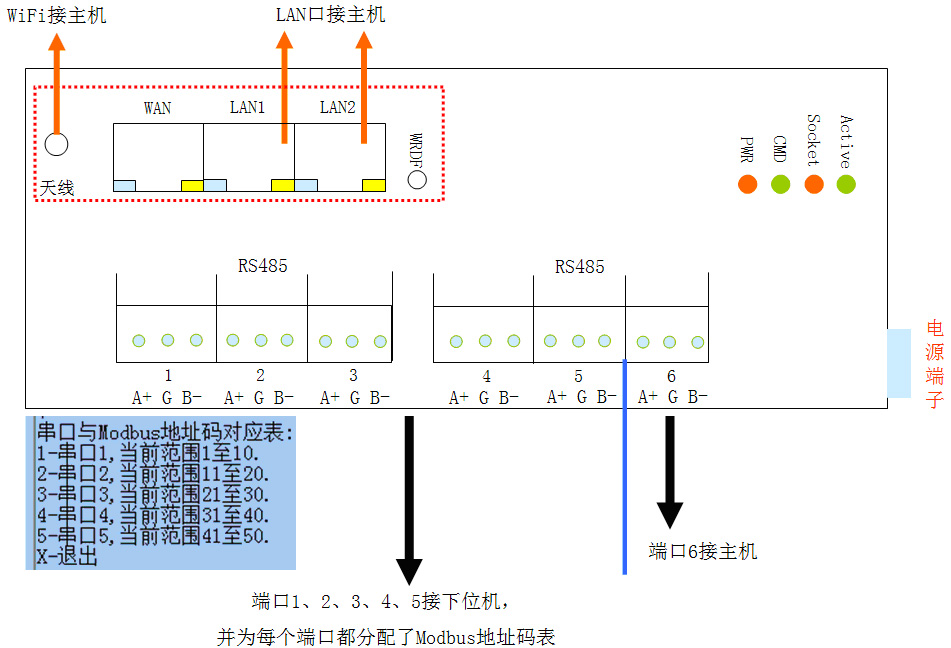

下图中5个串口设置为下位机模式,第6个串口设置为主机模式用于PLC、电脑、触摸屏等串口主机读写下位机数据。




如下图所示,此方案在接线方式上与传统的串口集线器相同,但是可以实现多主机同时读写多个下位机总线,并且可以达到不低于直连的实时性能。

连接方法如下,其中5、6口和网口接主机,1~4口接下位机,并且每个下位机端口都分配了地址码范围。






3、“串口共享服务器”模式,直接替换普通串口服务器,串口支持多主机同时读写数据。


此模式下,AiGW600W接线方式、软件使用方式与普通串口服务器相同。但“串口共享服务器”模式可以实现每个串口都支持多台主机同时读写数据。
普通的串口服务器,为每个串口建立1个或多个TCP/IP连接,即使可以建立多个TCP/IP连接,由于受串口通讯限制,这些连接无法同时读写1个串口下位机总线。
下图的普通串口服务器每个串口只能允许一个主机读写数据。



而AiGW600的“串口共享服务器”模式可以打破这种限制,通过为每个串口都建立自学习式主动轮询线程的方式,实现了每个串口可以建立多个TCP/IP连接,并且这些连接可以并发的读写下位机总线数据。

因此AiGW600W可以直接替换串口服务器,立即使系统具备多主机通讯能力,而无需改变现有的接线及主机软件。

AiGW600W具备自学习算法,全自动运行。多主机同时读写下位机时,无需编程,并且可达到不低于直连的实时性能。

此模式功能框图如下

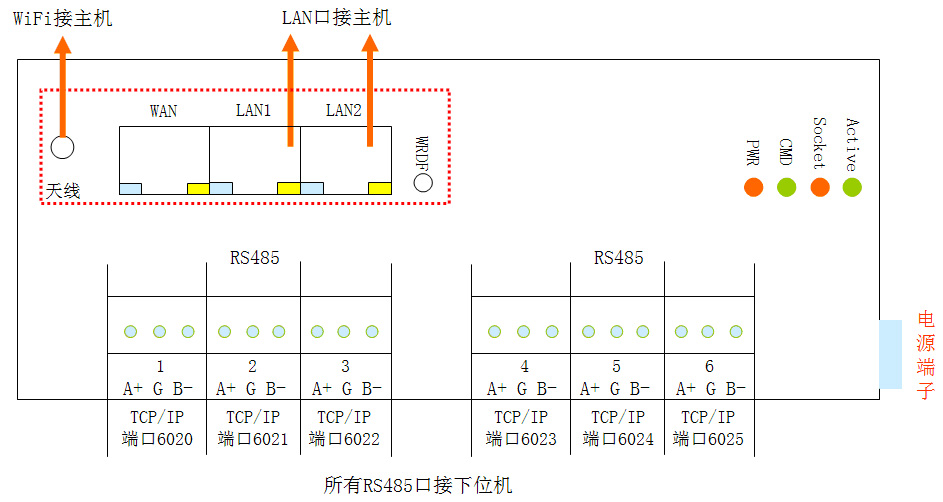

AiGW600W“串口共享服务器”模式默认的端口分配如下,每个端口都支持并发最多32个TCP/IP连接同时读写下位机数据。

串口1~6分别对应6020~6025端口,每个端口可并发支持最多32个TCP/IP连接。






4、普通串口服务器模式。所有串口或部分串口可设置为普通串口服务器用法。

AiGW600W的普通串口服务器模式,相当于一个标准的6口485串口服务器,此模式仅用于兼容,无法发挥AiGW600产品的智能Modbus多主机通讯功能。


5、AiGW600W智能网关与一天广联Modbus多主机云服务整合方案


AiGW系列智能网关产品均提供“一天广联Modbus多主机云服务”30天免费体验,体验期间的所有功能均无限制。如需体验“一天广联Modbus多主机云服务”,请联系我公司。


一天广联Modbus多主机云服务,是同时包括云服务器、Modbus多主机云网关软件、数据传输硬件、前期调试、后期运维的一站式产品。


其产品设计目标是,使现有的或新建的Modbus RTU串口系统,立即具备最先进的云端多主机通讯功能。

此服务可支撑全国范围的多主机同时读写Modbus RTU总线。并且系统具备主机鉴权、控制权限划分、下位机管理等管理特性。

此产品基于自学习式算法研发,全自动运行,无需设置手动任何Modbus参数,即可实现通过云端多主机同时读写Modbus RTU下位机数据。并具备故障隔离,优化通讯等各类算法。也可解决主机端软件通讯在遇到故障设备时容易卡顿的问题。

此产品在实现各类云服务功能的同时,也做到了与现有系统的完全的无缝兼容,可以有效的保护用户资产。

其体现在:

1、 完全兼容组态软件,无论是正在运行的还是新编写的组态软件,只要支持Modbus TCP、Modbus RTU通讯协议均可立即使用此产品,而无需做任何修改。其他任何支持Modbus TCP、Modbus RTU的主机软件,也同组态软件一样,可立即使用此云服务产品,无需做任何修改。可以做到对用户软件资产的完全保护。

2、兼容Modbus RTU串口产品,使数以亿计的Modbus电表、水表、温控器等相关设备立即具备云端多主机读写能力,而无需修改任何硬件,可以做到对硬件资产的完全保护。

3、不影响现有主机通讯,只需在Modbus RTU串口总线上连接一个AiGW系列智能网关,即可支持现场主机(如PLC、HIM、电脑等)与云端同时通讯,而无需修改任何现有的软件和硬件。

4、在增减设备时,完全不需要手动设置任何Modbus参数。在实际应用时,是透明的存在,不需要用户做任何干预。

5、Modbus多主机云服务软件也可以在局域网、VPN网络内使用,如需在这两类网络内使用,请联系我公司。

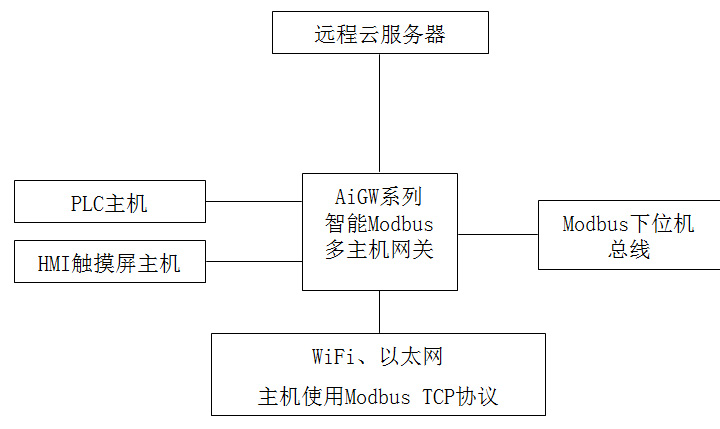

下图为一天广联Modbus多主机云服务的功能说明






『单击查看 一天广联Modbus多主机云服务 企业版套餐



AiGW600W产品描述:


配置

描述

CPU/内存

32位高性能CPU/32M内存

RS485

6个工业级保护的RS485串口,每端口最多可连接64个下位机。采用工业级RS485芯片,具备ESD15KV及600W浪涌保护。

端口性能

速度:1200-115200bps,可自定义速率,数据位:5、6、7、8,停止位:1、2,校验位:无、奇、偶。各个端口可单独设置参数。

通讯模式

1、多个串口主机读写多个串口下位机模式。例如,可配置为3主机读写3下位机总线,2主机读写4下位机总线,等等。

2、可直接替换集线器的“智能Modbus交换机”模式

3、可直接替换普通串口服务器的“串口共享服务器”模式

4、普通串口服务器模式

上述在所有模式中,WiFi、以太网口固定作为主机接口,同时支持Modbus TCP和Modbus RTU协议。每个串口均支持多个以太网主机同时读写数据,并且可以提供Modbus多主机云服务支持。

WiFi及以太网

集成WiFi路由器,支持1个WAN口,2个LAN口,支持PPPOE拨号。WiFi路由器支持标准路由器模式、网桥模式、AP客户端模式。

通过2个LAN口多台AiGW600W可实现以太网级联功能。同时也可接入任何符合10/100Mbps以太网的设备,比如路由器、摄像头、电脑等

以太网主机网络模式

在多主机通讯模式时,以太网网口做为主机接口,可以支持Server、Client、UDP模式。支持Server、Client两种模式混合运行。

网络性能

在Modbus多主机通讯方案下,最多同时支持100个TCP/IP连接,每个串口支持32个TCP/IP连接同时通讯。

Modbus多主机云服务

通过一天广联多Modbus多主机云服务,可实现多主机通过公网同时读写下位机数据。主机可以是电脑、PLC、手机等。

管理

中文Telnet管理。

安全

内置IP过滤,可支持8个认证IP。

供电

DC8~36V/最高4W功耗,可定制为DC8~48V,具备600W浪涌、超压、防接反、高频防护。

安装方式

DIN30导轨安装方式。

可靠性

工业级4层PCB设计,全部原装器件,独立的外置看门狗,电路板与外壳高度绝缘设计。

工作环境

温度:-35~80℃,湿度:5% ~95% RH,无凝露。

虚拟串口驱动软件

提供Xframe驱动软件,   Xframe提供企业级的管理树界面,轻松管理数百个虚拟COM口,并支持Server与Client混合运行。

保修

质保5年,终身维护,具体以我公司的《产品保修规定》为准。
