产品名称: GL-EXT600W智能无线IO模块 8路DIO 8路模拟量采集 3串口 集成WiFi路由器
规  格:
产品备注:
产品类别: GL-EXT600W 集成8IO\8ADC\3串口\WiFi
点击量: 1533

GL-EXT600W产品采用工业级高性能32位CPU、32M内存,同时集成8路开关输入、8路继电器输出、8路模拟量采集(国标2级精度)、3个RS485串口。GL-EXT600W集成了全功能WiFi路由器模块,最高无线速率135Mbps,支持1个PPPoE拨号的宽带网口,2个局域网网口。支持桌面安装或标准DIN导轨安装方式。工业级4层PCB设计,所有端口都具备ESD15KV,600W浪涌防护能力。

GL-EXT600W出厂时已经内置Modbus协议,WiFI、以太网和串口主机直接用Modbus TCP、Modbus RTU协议控制GL-EXT600的IO、读取模拟量数据。

GL-EXT600W产品支持多主机通讯,可独立支持多个手机、平板APP同时通过WiFi读写数据。以太网、串口、云主机也可以同时与GL-EXT600W通讯。

GL-EXT600W产品集成的3个串口具备AiGW300智能多主机网关功能。可以支持多主机同时读写一个串口下位机或总线,例如串口1、2接上位机,串口3接下位机,1,2口可以同时读写3口的串口下位机数据,此功能全自动运行,无需编程。串口也支持串口服务器的透明传输模式。

任意一个串口可以设置为读写本机硬件的Modbus RTU串口,PLC、HMI、电脑都可以通过串口读写、控制GL-EXT600W。

广泛用于:工业自动化现场无线IO扩展及控制,智能家居系统,手机、pad、电脑作为上位机的WiFi无线控制方案。

说明书:单击下载GL-EXT600W说明书

驱动软件:单击下载Xframe软件

相关产品:

GL-IO4 4路开关量输入、4路继电器输出、3网口 高性价比

GL-IO8  8路开关量输入、8路继电器输出、2串口、2网口 高性价比

GL-IO8W无线模块 8路开关量输入、8路继电器输出、2串口、集成WiFi路由器、1WAN、2LAN

GL-IO32 32路开关量输入、32路继电器输出、 2串口、3网口

GL-EXT600 8路开关量输入、8路继电器输出、8路模拟量输入,3串口,2网口

AiMaker600W 无线可编程控制器 8路开关量输入、8路继电器输出、8路模拟量输入、3串口、内置RTC时钟、集成WiFi路由器、Lua脚本编程。

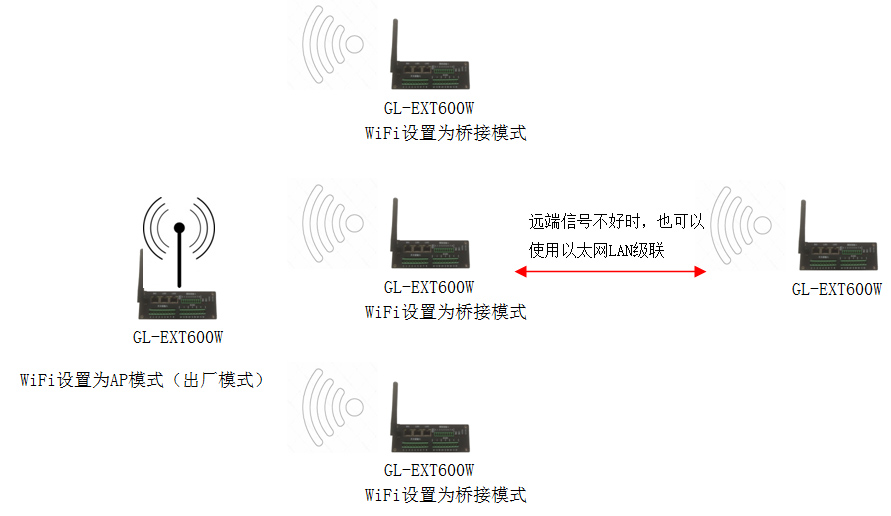

多个GL-EXT600通过WiFi组网

GL-EXT600W集成的WiFi路由器支持桥接,将其中一台GL-EXT600W设置为AP模式,其他GL-EXT600W设置为桥接模式,将所有WiFi路由器都设置成相同的名称和密码。在桥接成功后,这些GL-EXT600W就会形成一个大的WiFi网络,手机、pad和笔记本可以在这个网络中实现漫游,在任意一台GL-EXT600W的WiFi范围内均可以获得良好的通讯速度。

远端信号被阻挡时,也可以使用以太网LAN口进行级联,确保远端信号正常。





1、开关量输入说明

内置多功能开关量输入,自带信号源,可检测无源开关信号(干节点)的通断,例如,检测各类开关、防盗报警探头、按钮等的通断。也可以直接检测DC0~24V电压信号(湿节点),例如,检测光电传感器PNP、NPN输出信号状态。同时支持轮询和开关量主动上传两种工作方式。


纯开关量干节点的开关量输入接法






0~24V电压PNP信号,湿节点开关量输入接法






0~24V电压NPN信号,湿节点开关量输入接法






2、开关量输出(继电器)功能说明

产品内置8个AC220V/150W大功率继电器,可以直接控制AC220V火线,下图为直接控制火线通断的接线图。

注意!GL-EXT600W每路继电器可切换的最大功率为250V/150W,请勿过载。如果受控设备功率超过150W,请外接交流接触器。首先通过GL-EXT600W控制交流接触器,再由交流接触器控制受控设备。






如果受控设备功率大于150W,则需要通过交流接触器进行控制。

下图为GL-EXT600通过交流接触器控制大功率220V用电设备接线图。






下图为产品直接控制直流设备接线图






3、模拟量输入接线

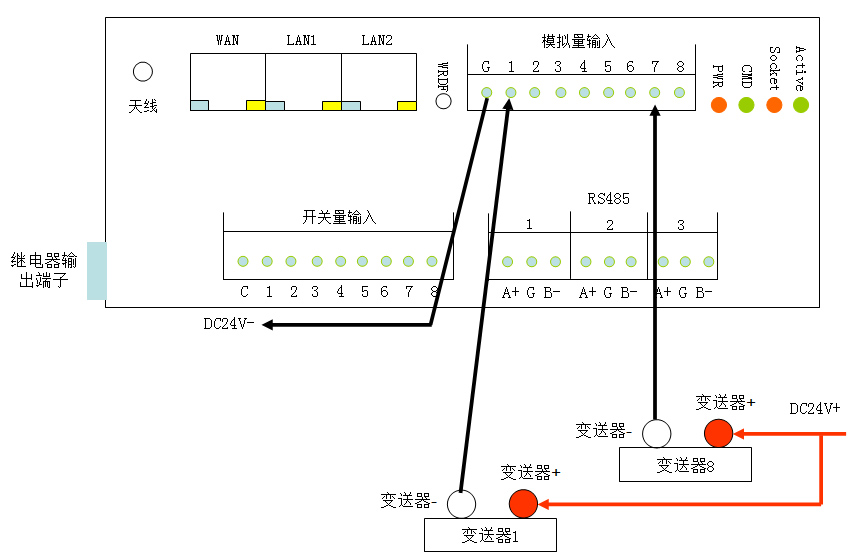

下图为4~20mA模拟量输入接线方式,产品内部已经集成了高精度采样电阻,所以只能用于4~20mA信号的输入。具体接线方式以下图为准。
出于安全考虑,设备不直接支持对变送器的DC24V供电,可从电源端子引出对变送器的供电电源线。






下图为0~5V模拟量输入接线方式,此型号将0~5V模拟量电压直接输入进ADC芯片,所以输入电压不能超过5V,否则将损坏ADC芯片。

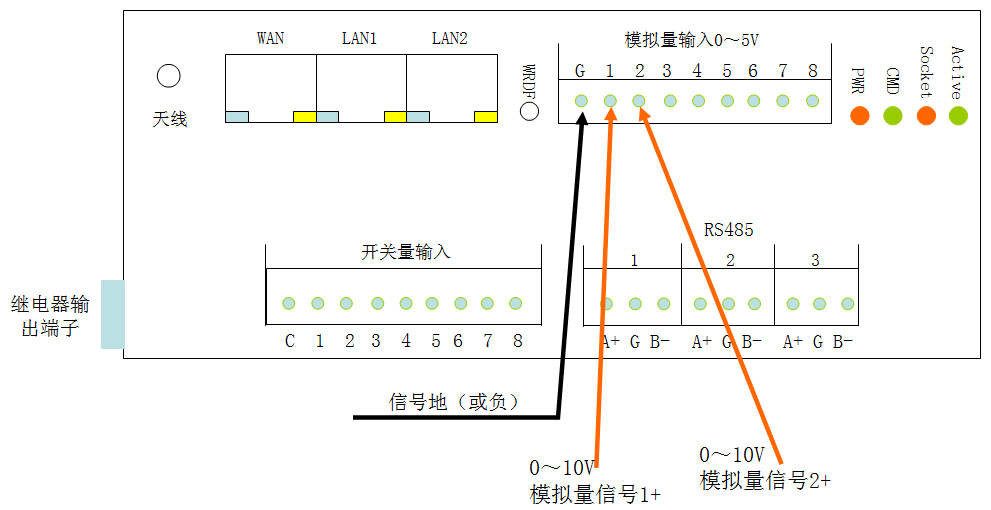

下图为0~10V模拟量输入接线方式,此型号将0~10V模拟量电压分压后直接输入进ADC芯片,所以输入电压不能超过10V,否则将损坏ADC芯片。








4、GL-EXT600与与一天广联Modbus多主机云服务整合方案


GL-EXT600系列产品通过Modbus虚拟机的Client模式来支持云服务,此功能与Modbus协议整合,无需用户编写相关代码。

通过云服务,全国范围的多个主机可以同时控制GL-EXT600的IO,读取模拟量。GL-EXT600需要通过公网来访问云服务,所以在使用云服务前,请正确设置GL-EXT600的IP和网关地址,使其可以通过路由器访问公网IP。GL-EXT600产品有Modbus云网关的30天免费试用服务,试用期间的所有功能均无限制。如需试用“一天广联Modbus多主机云网关服务”,请根据本章内容,正确启用云服务后,联系我公司技术支持,开启云服务器访问权限。

一天广联Modbus多主机云服务,是同时包括云服务器、Modbus多主机云网关软件、数据传输硬件、前期调试、后期运维的一站式产品。
通过此云服务,可支撑全国范围的多个控制主机同时对GL-EXT600产品进行控制。并且系统具备主机鉴权、控制权限划分、下位机管理等管理特性。
控制主机类型包括:各类组态软件、手机APP等。各类支持Modbus TCP\RTU的控制软件均可直接使用。
云网关产品基于自学习式算法研发,全自动运行,无需设置手动任何Modbus参数,即可实现通过云端多主机同时对GL-EXT600产品进行控制。并具备故障隔离,优化通讯等各类算法。彻底解决主机端软件通讯在遇到故障设备时容易卡顿的问题。GL-EXT600产品与Modbus多主机云的方案优势:
1)  完全兼容组态软件,无论是正在运行的还是新编写的组态软件,只要支持Modbus TCP、Modbus RTU通讯协议均可立即使用此产品。其他任何支持Modbus TCP、Modbus RTU的主机软件,也同组态软件一样,可立即使用此云服务产品。可以做到对用户软件资产的完全保护。
2)  通过云网关,多个控制主机可随时控制GL-EXT600的IO,读取模拟量,读取串口数据。
3) 在增减设备时,完全不需要手动设置任何Modbus参数。在实际应用时,是透明的存在,不需要用户做任何干预。
4)  GL-EXT600产品通过Modbus虚拟机支持云功能,无需用户编写代码。

下图为云网关的功能说明图







GL-EXT600W产品描述

项目

配置

硬件配置

32位CPU/32M SDRAM内存/2M Flash

RS485端口

具备3个的通用型RS485端口,支持RS485串口服务器模式及RS485多主对一从、多主对多从的智能网关功能。也可用于读取、控制本机硬件(Modbus   RTU协议)。

开关量输入

支持8路无源开关的干节点信号,例如防盗、烟感探头、按钮、开关等。也支持带DC0~24V电压的NPN、PNP湿节点信号。

开关量输出

支持8路继电器输出,可直接控制AC220V火线回路,最大功率为AC220V/150W

模拟量输入

支持8路4~20mA电流环输入,采用独立的高精度宽温ADC、高精度参考电源芯片和高精度低温漂采样电阻。可达国标2级仪表精度。

WiFi及以太网

集成WiFi路由器,支持1个WAN口,2个LAN口,支持PPPOE拨号。WiFi路由器支持标准路由器模式、网桥模式、AP客户端模式。

通过2个LAN口多台GL-EXT600W可实现以太网级联功能。同时也可接入任何符合10/100Mbps以太网的设备,比如路由器、摄像头、电脑等

通讯协议

同时支持Modbus TCP、Modbus RTU及支持开关量主动上传的EIO Link协议。其中Modbus TCP Server和EIO Link可支持8~32主机连接。

IO配对功能

在使用EIO Link协议时,单台GL-EXT600可以同时与32个GL-IO8进行配对使用,双向的将开关量输入透传到对方的开关量输出。

互联网数据传输支持

GL-EXT600W的硬件和RS485均支持客户端模式,可以指定连接至指定IP或域名,用于通过互联网连接至动态域名进行通讯。

供电/安装

DC8~36V/1A宽压供电

可靠性

工作温度-30~+85摄氏度,湿度%0~%95无凝露。所有接口都有ESD15KV防护,电源部分具备工业级抗浪涌、抗高频干扰设计。

安装方式

导轨或桌面安装。
