产品名称: | TC600W CAN转无线WiFi+以太网网关 |
---|---|
规 格: | |
产品备注: | |
产品类别: | TC600W CAN、232、485转WiFi网关 |
点击量: | 1448 |
TC600W产品用于实现CAN总线及串口的无线WiFi组网及扩展。
产品同时集成了CAN、RS232、RS485端口和135Mpbs WiFi无线接口,支持AP及桥接模式,可支持2000个TCP/IP连接。同时集成了网口作为以太网通讯之用。
TC600W的通讯模式包括:CAN转WiFi+以太网模式,CAN+串口转WiFi+以太网模式,CAN转RS232模式,CAN转RS485模式。
说明书:单击下载TC600W说明书
无线WiFi传输相比铜缆传输,具备下列优势:
可以直接支持手机、平板、笔记本通过WiFi读写CAN数据。
WiFi可在移动的物体上(例如汽车或机器人)进行数据传输。
在无法布线现场,可以使用无线WiFi传输方式跨过此类现场,然后再转为铜缆传输。
很多CAN、串口通讯故障都是由于铜缆信号线损坏老化造成的。可以通过改为无线WiFi传输,来修复此类故障。

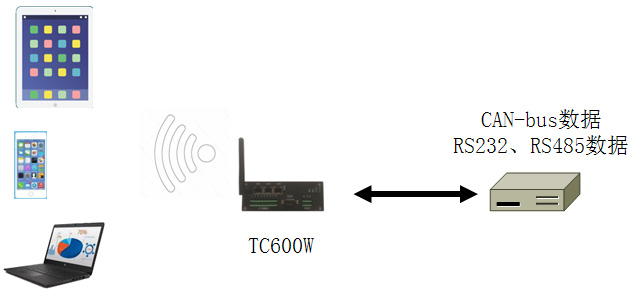

产品用途:移动物体的CAN数据转WiFi+以太网(例如车辆、机器人的CAN数据传输)。现有CAN系统的无线WiFi扩展(例如消防主机联网、电子标签等)。用于其他任何CAN系统的数据通讯。
TC600W的无线WiFi工作方式:
1、常规的CAN、串口转以太网网关方式。TC600W可以将CAN、串口数据转为WiFi传输,仍然采用IP+端口的通讯方式,与常规的CAN、串口以太网网关的用法相同。只要上位机软件支持我公司的CAN转以太网串口的TTC协议,即可使用此方式通讯。
2、 以无线WiFi一主对多从方式透传任意格式的CAN数据。一台TC600W作为主机设置为AP模式,其他TC600W作为从机,设置为WiFi桥接模式。主机TC600W的CAN口接到当前系统的CAN主机,从机TC600W的CAN口,接到当前系统的CAN从机。
下图中,从TC600W主机CAN口收到的数据,将同时发送到所有从机的CAN口。任意从机CAN口的数据,也会发送至主机CAN口,这样就实现了一主机对多从机的透明数据传输。注意!此模式下,从机之间无法交换数据。
任何符合CAN2.0A/B的CAN系统均可使用此方案进行无线WiFi组网及扩展,并且无需修改任何软件及硬件。例如消防主机的联网、CAN数据采集系统等。
3、 以无线WiFi组建对等CAN网络。将一台TC600W设置为AP模式,其他TC600W设置为桥接模式,所有的TC600W均设置为“通用数据点”模式。
下图中,任意一台TC600W的CAN口数据将转发至所有TC600W的CAN口,等效于组成了一个大型的CAN网络。数据转发是透明的。
任何符合CAN2.0A/B的CAN系统均可使用此方案进行无线WiFi组网及扩展,并且无需修改任何软件及硬件。例如消防主机的联网、CAN数据采集系统等。
TC600W产品描述:
功能 | 配置 |
CAN-bus接口 | 1路CAN2.0A/B端口,采用工业级隔离设计。 |
CAN-bus端口性能 | 支持5kbps~1Mbps,内置CAN标准规定的全部标准速率,并预置常用非标准速率。可自定义速率。3000帧/秒转发性能。 CAN-bus端口以透明方式与网络或RS232、RS485端口进行双向数据转发,采用TTC协议,以帧对帧方式进行数据转发。
从CAN-bus收到一帧数据,会立即封装成TTC协议帧转发至网络或RS232、RS485。从网络或RS232、RS485收到一帧TTC协议数据,也会立即向CAN-bus发送一帧。 |
RS232 | 1个三线制RS232全双工端口,采用工业级MAX202E芯片,具备ESD15KV及600W浪涌保护。 |
RS485 | 1个独立的RS485半双工端口,每端口最多可连接64个下位机。采用工业级RS485芯片,具备ESD15KV及600W浪涌保护。 |
RS232\RS485端口性能 | 速度:1200-115200bps,可自定义速率,数据位:5、6、7、8,停止位:1、2,校验位:无、奇、偶。各个端口可单独设置参数。
RS232和RS485为独立端口,可同时工作。 |
支持的协议转换方案 | 1-CAN-bus转网络,RS485转网络,RS232转网络 2-CAN-bus转RS485,RS232转网络 3-CAN-bus转RS232,RS485转网络 4-CAN-bus转网络,串口禁用(出厂默认)
出厂时默认为Server 模式的CAN-bus转以太网转换方案。 |
网络运行模式 | 可以支持Server、Client、UDP模式。 默认为多线程无阻塞Server模式,具备独立的Server端口监听线程,可以随时新建TCP/IP连接,彻底解决由于网络物理断线,造成TCP/IP端口阻塞而无法快速重建通讯的问题。 |
WiFi及以太网 | 集成WiFi路由器,支持1个WAN口,2个LAN口,支持PPPOE拨号。WiFi路由器支持标准路由器模式、网桥模式、AP客户端模式。 通过2个LAN口多台TC600W可实现以太网级联功能。同时也可接入任何符合10/100Mbps以太网的设备,比如路由器、摄像头、电脑等 |
管理 | 中文Telnet管理。 |
网络安全 | 内置IP过滤,最多设置8个认证IP。 |
电源 | DC8~38V 最大功耗2W,端子式接口,现场供电。工业级保护设计。 |
安装方式 | 导轨安装 |
保护标准 | CAN-bus端口防护:350W保护,符合IEC 61000−4−2 (ESD) Level 4,IEC 61000−4−4 (EFT) 40 A – 5/50 ns,IEC 61000−4−5 (Lighting) 8.0 A (8/20us)。并且采用磁耦隔离设计。 电源:600W浪涌保护。 系统:外置看门狗。 |
运行环境 | 温度:-35-80℃,湿度:5% - 95% RH,无凝露。 |
