| 产品名称： | AiMaker700 4G+WiFi 6串口32G存储 8模拟量 4IO 高密度硬件+极简编程 |
|---|---|
| 规 格： | AiMaker700 |
| 产品备注： | AiMaker700 融合高密度硬件 极简编程 |
| 产品类别： | AiMaker700W 4G 6串口32G 8AI 4IO |
| 点击量： | 106 |
编程函数手册：单击下载编程函数手册

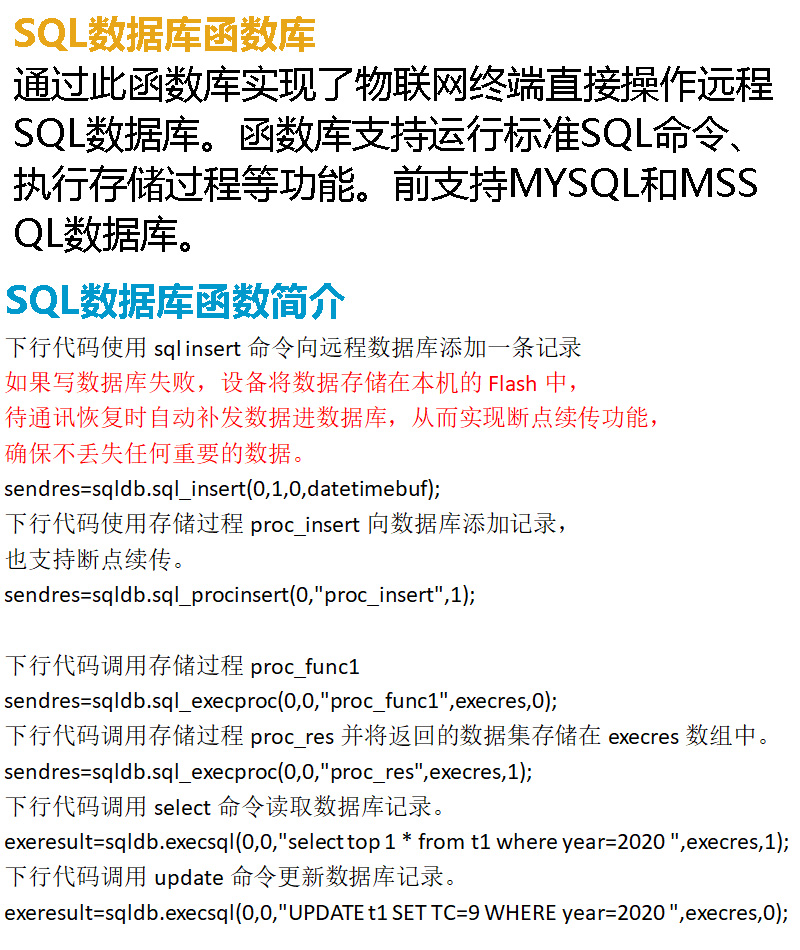

SQL数据库接口说明书：单击下载SQL数据库接口说明书
触摸屏函数库：单击下载触摸屏函数库
编程软件：单击下载Xframe编程软件
数据库网关软件：单击下载数据库网关软件
代码上传、在线调试均通过以太网TCP/IP来实现，支持远程编程及调试。
完成代码编辑后，直接单击“保存并上传至控制器运行”即可。
选择目标设备IP，单击上传即可将代码上传至目标设备运行。
如果有错误，会直接定位至错误行。并在控制台中显示错误信息。
在"调试及控制台信息"中，会显示各类调试信息。用于排错。

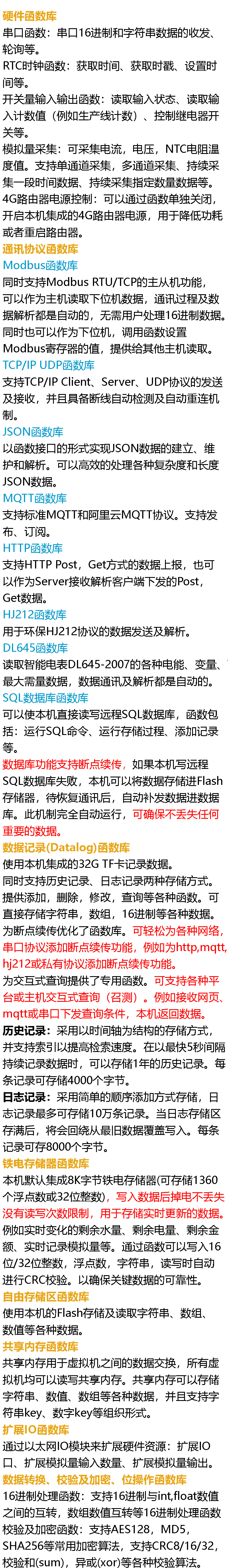

功能库列表
同时提供大量例子作为开发架构，简单修改一下即可完成开发项目。
串口编程简介
串口功能库可处理各种16进制、ASC码（字符串）串口协议，并支持RS422、9bit通讯等特殊功能。提供了串口轮询函数和单独的读写函数。
下图为处理轮询协议的典型例子
下图为接收下位机单向上传协议的例子

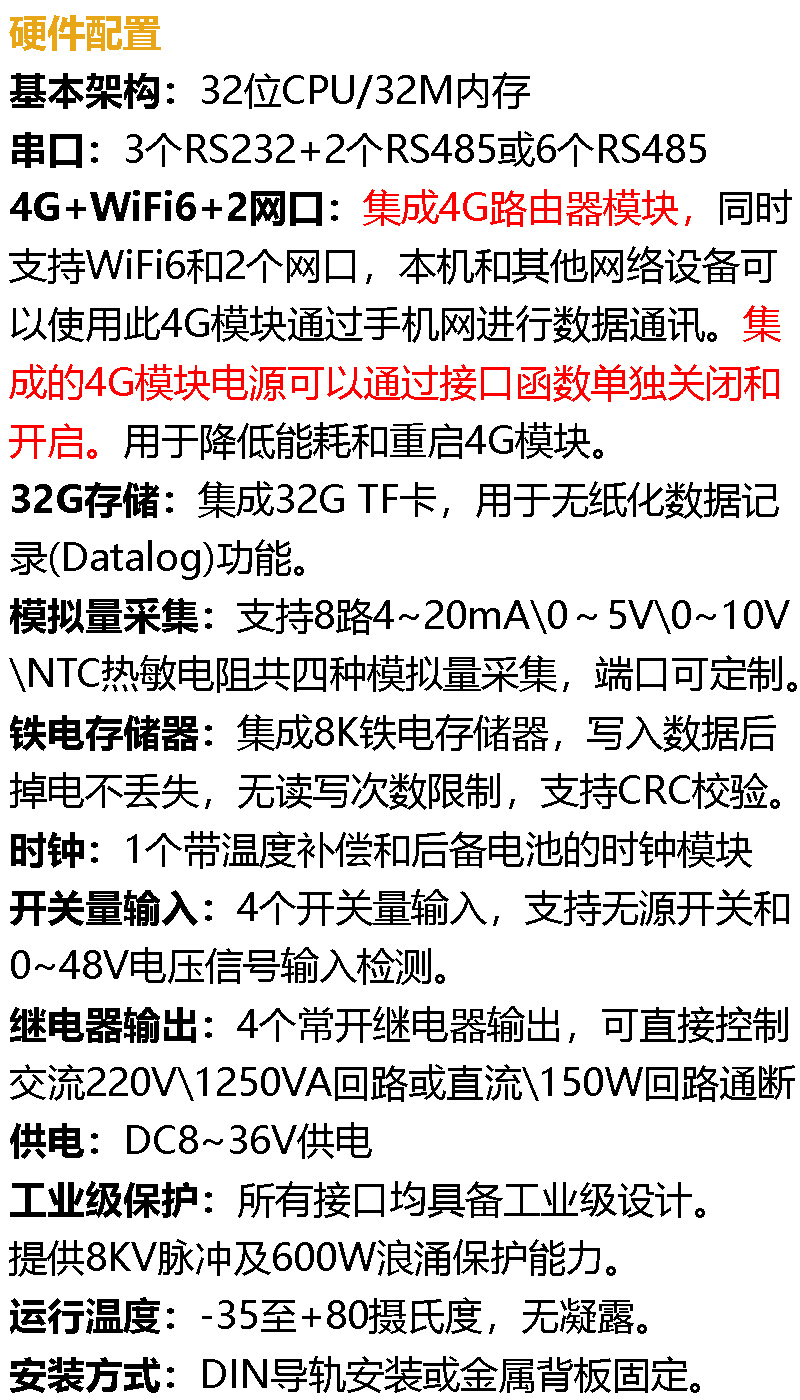

项目 | 配置 | |
硬件配置 | 32位CPU/32M SDRAM内存 | |
串口 | AiMaker700An | 3个RS232+3个RS485串口 |
AiMaker700An(485) | 6个RS485串口 | |
所有端口均具备工业级保护设计。每个RS485端口最多可连接64个下位机。 RS232口为三线制端子式接口，支持收，发，地三条信号线。 | ||
开关量输入 | 支持4路干节点信号状态检测，自带信号源，可以检测按钮开关、防盗探头、烟感探头等开关量的通断状态。也可以直接检测DC0～24V电压信号（湿节点） | |
开关量输出 | 4路继电器常开输出，可直接控制AC220V火线回路，最大切换功率：1250VA（交流）或150W（直流）。触点最大负载：5A 250VAC（交流）或30VDC（直流）。 | |
模拟量采集 | AiMaker700A1 | 8路0～20mA电流环输入，内置采样电阻。 |
AiMaker700A2 | 8路0～5V电压输入 | |
AiMaker700A3 | 8路0～10V电压输入。 | |
AiMaker700A4 | 8 NTC热敏电阻输入，默认采集3950 10K NTC热敏电阻。 | |
模拟量通道可以根据需要进行定制，例如定制为：4路4～20mA和4路0～5V模拟采集。 | ||
模拟量采集性能 | 可达到0.2级仪表精度，采用独立的工业级高精度宽温ADC芯片和高精度电源基准芯片。 | |
实时时钟 | 内置带温度补偿和后备电池的高精度实时时钟模块，通过Lua函数可以读取时间和日期数据。时钟模块支持SNTP授时，可以使用公网或局域网内的授时服务器自动对时。 | |

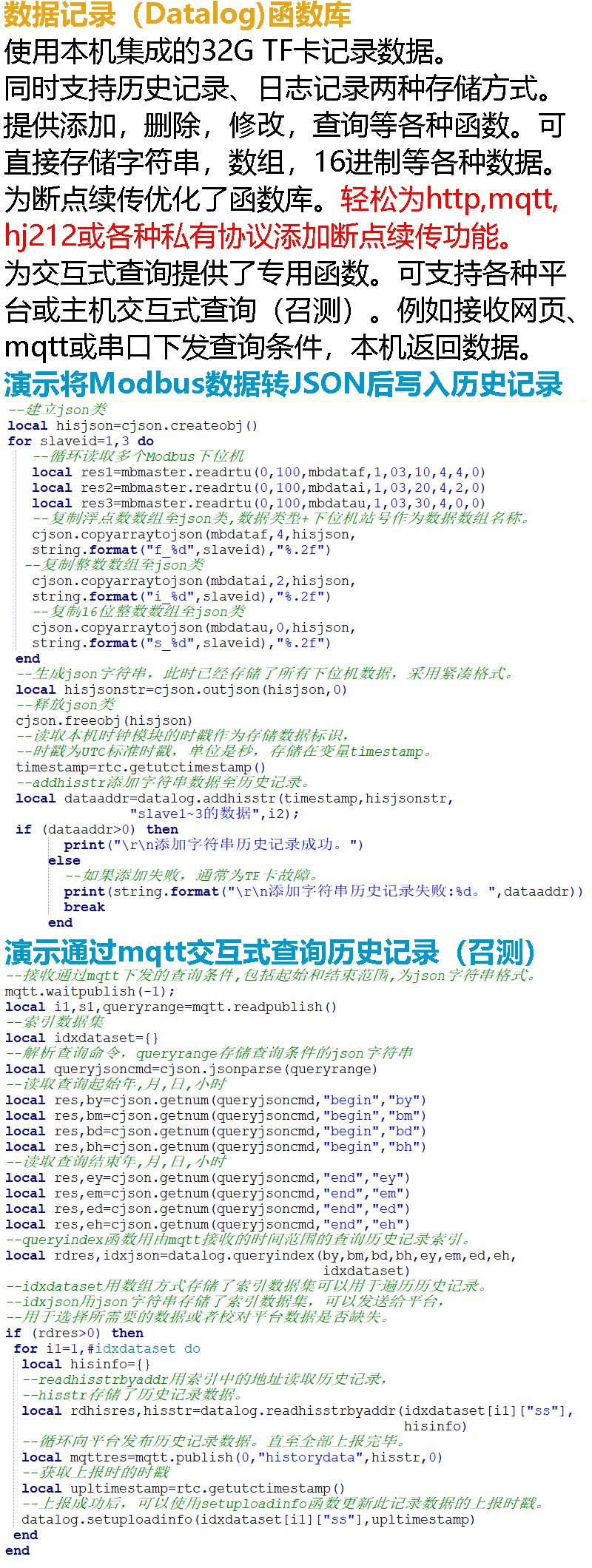

数据记录(Datalog)服务 | 集成32G TF卡。支持历史记录和日志记录两种存储模式。 历史记录：采用以时间轴为结构的存储方式，在以最短5秒间隔持续记录数据时,可以存储1年的历史记录，每条记录存储8K字节带crc校验。 日志记录：采用简单的顺序添加方式存储，没有存储间隔限制。日志记录最多可存储10万条记录，每条记录存储16K字节带crc校验。

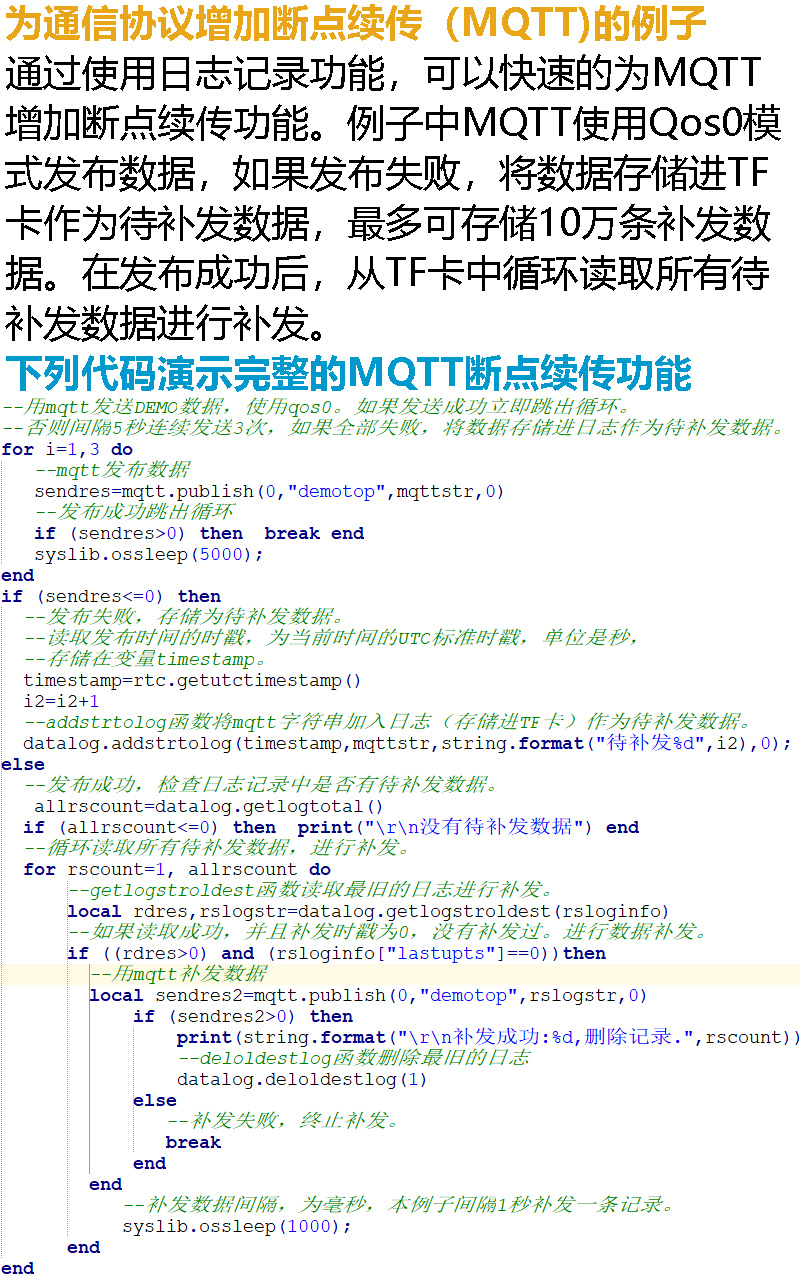

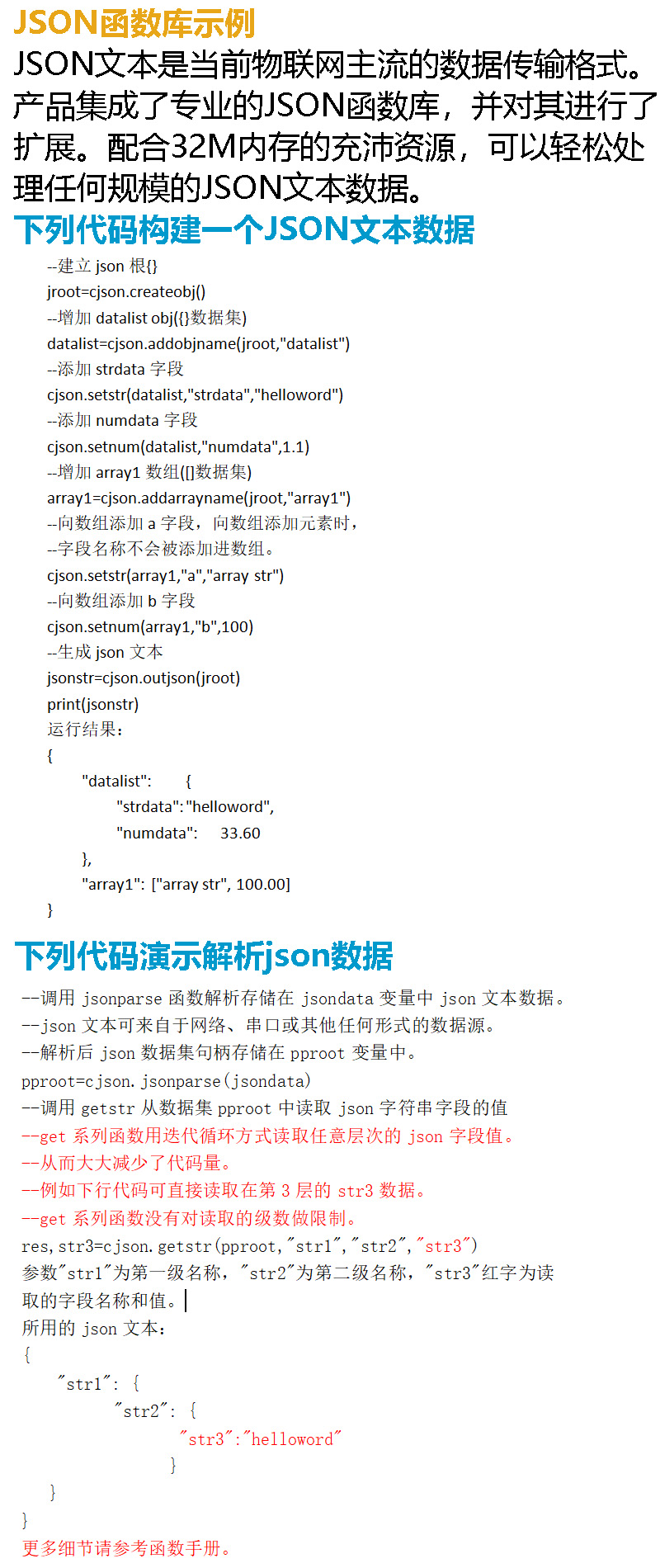

所有数据均可以转成JSON字符串，可以支持mqtt,http,hj232和私有协议的可编程断点续传功能。并且通过开放式API接口，支持与各种平台的交互式数据查询。例如平台下发查询命令，设备返回数据的交互式查询。 | |
铁电存储器 | 集成8K字节铁电存储器(可存储2000个浮点数或整数。)，写入数据后掉电不丢失，无读写次数限制，可用于存储实时动态数据，例如实时变化的剩余水量、剩余电量、动态数据历史记录等。 | |
4G+WiFi | 集成了功能完整的4G路由器模块。本机可通过集成4G路由器模块，使用手机网进行数据通讯。模块也集成了WiFi6无线功能，可以作为AP热点与本地WiFi设备进行数据通讯。也可以作为WiFi客户端接入本地的WiFi网络（可选功能）。 支持全网通，移动，联通，电信的物联网卡、流量卡或者手机卡均可即插即用。 可以通过调用API函数单独关闭和开启路由器电源用于减少运行能耗，在使用太阳能供电时可有效延长电池使用时间。此功能也可以在特殊情况下（例如欠费后再次续费后）通过重启路由器来重新恢复通讯，有效减少现场维护成本。 集成的4G路由器也可以作为路由器通过网口和WiFi为其他设备（例如摄像头等）提供互联网访问，有效降低成本，提高系统集成度。 订货时可选支持VPN拨号等高级功能，详见4G模块使用说明。 | |
以太网 | 提供2个10/100Mbps以太网交换机端口，并且与集成的4G路由器互通。多台AiMaker700可实现自组以太网，并且支持以太网分支、级联功能。同时也可接入任何符合10/100Mbps以太网的设备，比如路由器、摄像头、电脑等。 | |
编程语言 | Lua语言，所有的代码上传、在线调试均通过以太网TCP/IP来实现，无需安装编译器和SDK。 | |
编程软件 | Xframe编程软件，编程环境内置代码库，提供了大量例程，直接复制粘贴简单修改即可使用。 | |
远程编程调试 | 免费支持实时远程编程调试功能，实现如同在本地开发的用户体验。 使用此功能时，产品作为客户端(Client)，连接至中心端服务器即可实现远程编程调试。中心端服务器可以是具备公网IP的云服务器，也可以是使用动态域名服务没有公网IP的本地电脑。 编程软件Xframe中已经集成了远程编程驱动模块，所有功能均以免费方式提供。不需要VPN或其他任何特殊软硬件支持。 | |
多任务处理能力 | 最多同时运行6个Lua虚拟机，同时支持32个后台线程和32个定时器。 | |

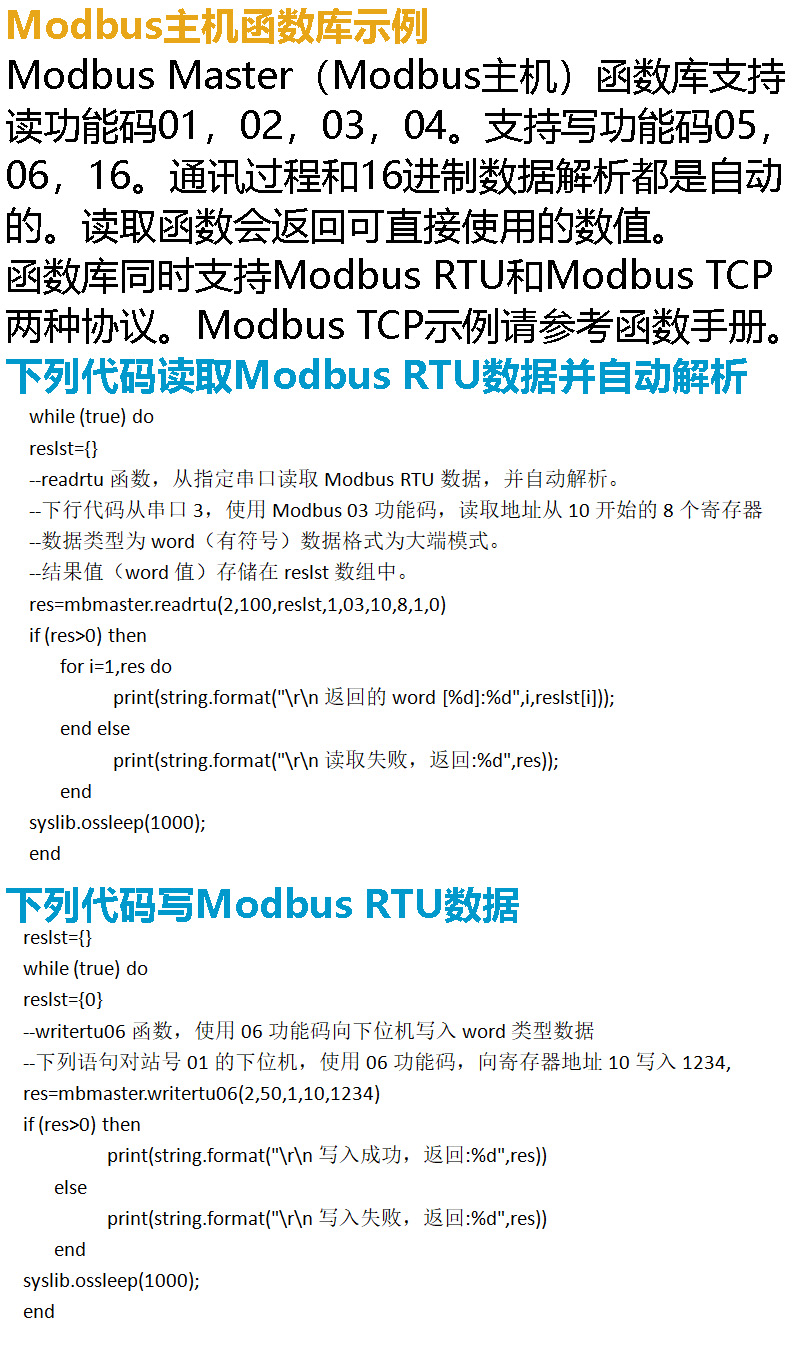

Modbus虚拟机性能 | 网口同时支持64个TCP/IP连接（Modbus TCP或RTU协议）。每个串口均可支持Modbus RTU协议，同时支持Modbus主从机模式。既可以做主机也可以作从机。 | |

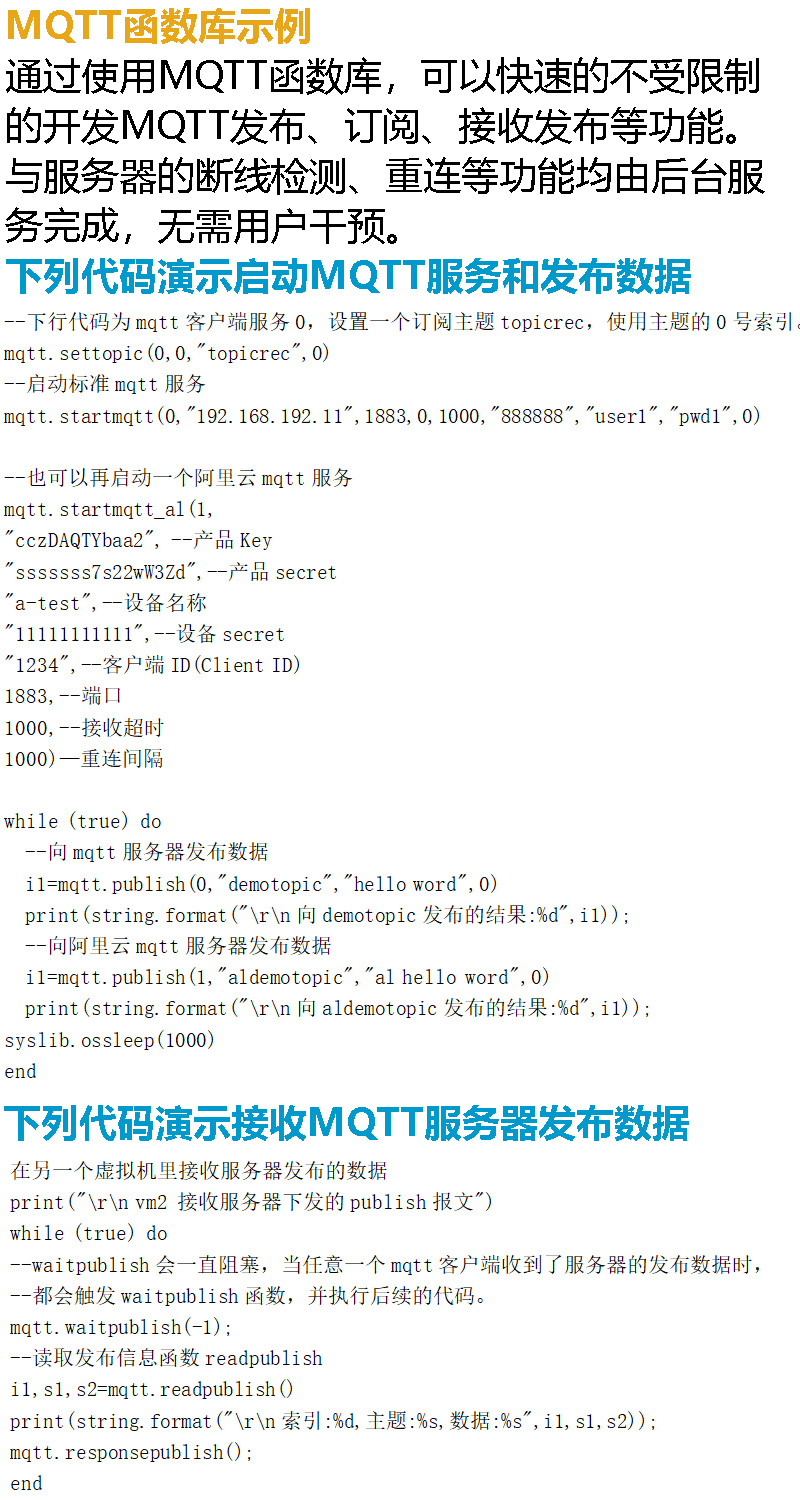

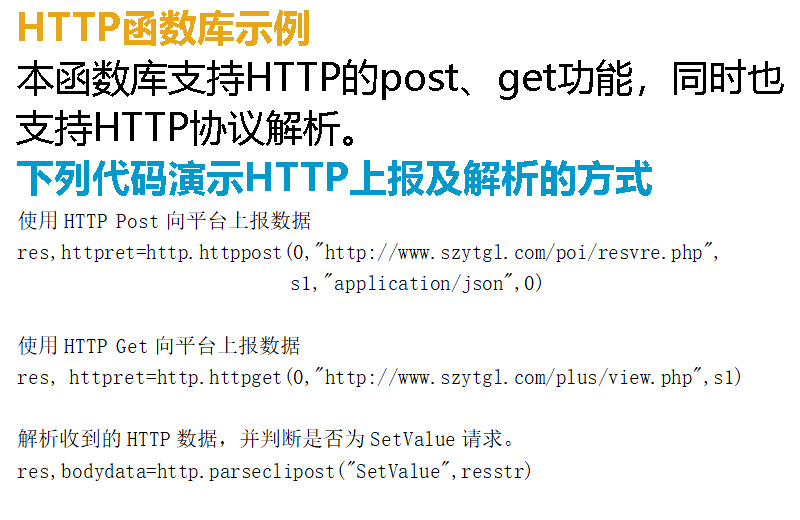

内置函数库 | Modbus，HTTP，MQTT，TCP/IP，UDP，串口，触摸屏，数据转换等大量函数库。大部分功能直接调用函数即可。 | |
供电 | DC8～36V供电，最低功耗2.4W，最高功耗4.8W。 | |
可靠性 | 外置独立的看门狗，工作温度-35~+80摄氏度，湿度%0~%95无凝露。所有接口都有ESD15KV防护，电源具备工业级抗浪涌、抗高频干扰设计。 | |
安装方式 | 支持导轨或金属背板固定两种安装方式 | |
保修 | 主机质保5年（继电器除外），终身维护，具体以《产品保修规定》为准。 | |
