1、概述
CDT协议通常用于电厂、电池系统直流屏数据监控，我公司的AiMaster、AiMaker系列可编程产品内置了CDT协议处理算法。通过Lua函数调用CDT协议库接口函数，这样可以根据不同的设备，设计出不同的协议转换产品。
CDT协议库当前可支持：A帧，B帧，C帧，D1帧，暂时不支持遥控命令。
在取得CDT数据后，就可以放入Modbus虚拟机的Modbus寄存器，提供给多个上位机同时读取。无需编写任何Modbus通讯代码。如果使用AiMaker600物联网PLC，还可以根据取得的数据做出控制动作。
AiMaster、AiMaker产品也对取得CDT数据，使用算法做进一步运算处理，也可以传输至云端，提供给APP读取。
2、以艾默生E10的CDT协议转Modbus为例子进行说明
注意！各个厂家的产品所支持的功能码都不相同，数据定义也不相同。
本CDT例程支持CDT协议所有功能码，但是直流屏通常仅支持有限的功能码数量，在使用前，请联系直流屏厂家获取所能支持的功能码信息，然后填入下列代码中。

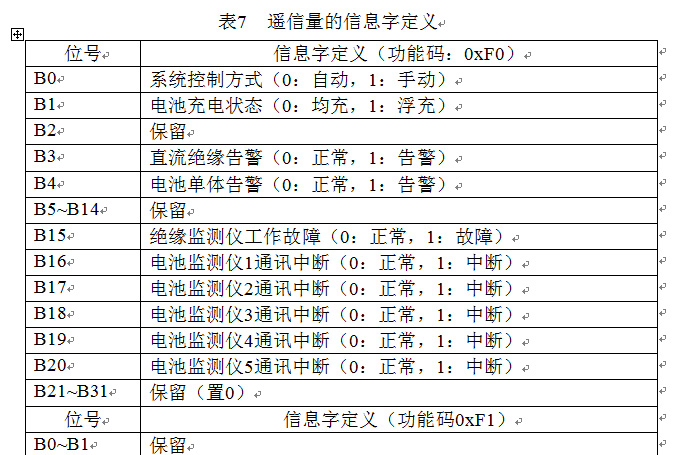

本例子可以通过功能码，完整获取到CDT所有数据值，但是具体数据定义，请参考厂家说明书。
本例子的功能码定义如下：

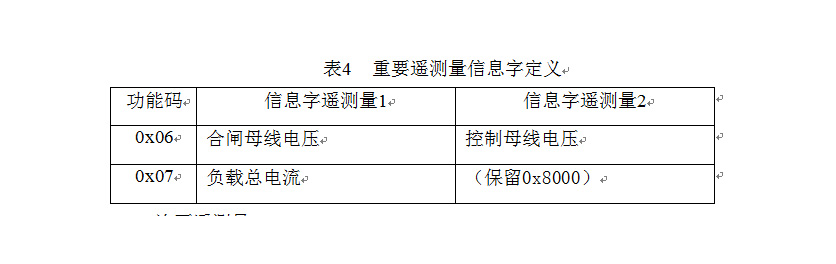

A帧重要遥测帧定义

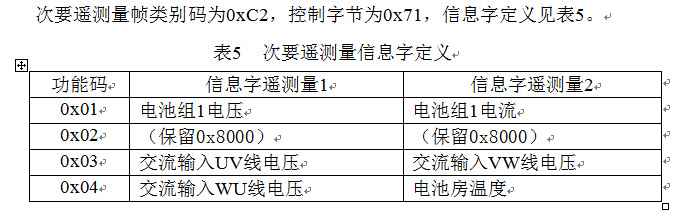

B帧次要遥测帧定义

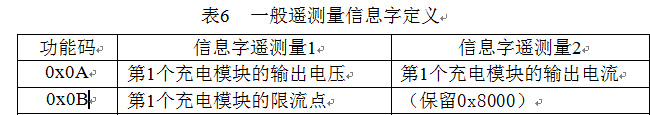

C帧一般遥测帧定义
D1帧遥信帧定义
下面例子通过串口3读取CDT数据，并且转换数据至相应的Modbus寄存器。
转换的同时在2口原样输出CDT数据，所以3口可以连接现有的CDT监控设备，这样可以在不影响现有的CDT监控设备工作的同时，实现再转换出一路数据至Modbus。
print("CDT协议转Modbus")
--遥信Modbus寄存器起始地址，默认为0
local cfgristaddr=0
--A帧重要遥测Modbus寄存器起始地址，默认为0
local cfgrmstaddrA=0
--B帧次要遥测Modbus寄存器起始地址，默认为200
local cfgrmstaddrB=200
--C帧一般遥测Modbus寄存器起始地址，默认为400
local cfgrmstaddrC=400
--等待CDT数据超时,默认为10秒，如果超过10秒未能收到CDT数据首个字节，
--则认为下位机通讯故障。
local frtreadtmo=2000
--CDT数据帧字符间隔，按照协议规定是4ms，此处设置为50ms，用于兼容慢速设备。
local sectmo=50
--通讯状态指示寄存器
local commstateaddr=1000
--modbus下位机地址码
local mbslaveid=1
local res=0
--cdt数组，用于存储原始CDT数据
local cdtdata={0}
--存储遥信数据
local cdtridata={0}
--待获取的遥信功能码列表，对于E10为0xF0,0xF1,0xF4,0xF7,0xF8
local cdtrifid={0xF0,0xF1,0xF4,0xF7,0xF8}
--存储遥测数据
local cdtrmdata={0}
--待获取的A帧，重要遥测功能码列表，对于E10为0x06,0x07
local cdtrmfidA={0x06,0x07}
--待获取的B帧，次要遥测功能码列表，对于E10为0x01~0x04
local cdtrmfidB={0x01,0x02,0x03,0x04}
--存储待获取的C帧，一般遥测功能码，对于E10为0x0A,0x0B
--程序从数组第一个元素循环至第二个元素指定的值，循环读取一般遥测数据
--如果需要更多的C帧数据，例如转换12个电池组数据，改成cdtrmcntC={0x01,0x18}即可
local cdtrmcntC={0x0A,0x0B}
local cdtrmfid={}
--设置通讯状态为无通讯
lib_vmb.setvaluefc1(commstateaddr,mbslaveid,1);
while(true) do
--readcdt函数等待接收CDT数据，如果收到数据，此函数将对CDT数据进行校验，
--如果校验成功，将输出完整的CDT数据帧。否则返回错误。
--参数1：串口号，为0起，0为第一个串口，以此类推。
--参数2：CDT输出数据
--参数3：接收第一个字节超时，如果达到此超时未能收到串口数据，此函数将返回错误。
--参数4：数据字节超时，收到第一个字节后，使用此超时接收剩余数据，在达到超时
--而未能收到数据时，此函数判定所有数据已经收齐，函数将返回收到的字节数据
--并输出完整CDT数据帧。
--返回：返回小于等0为错误。其他值为收到的字节数量
--清空缓存
cdtdata={0}
--清空缓存
cdtridata={0}
cdtrmdata={0}
while(true) do
res=lib_cdt.readcdt(2,cdtdata,frtreadtmo,sectmo)
if (res>0) then
--指示通讯正常
print(string.format("\r\n接收正确:%d",res));
debug.printarray(cdtdata)
--接收到正确数据
lib_vmb.setvaluefc1(commstateaddr,mbslaveid,0);
break;
else
--指示通讯错误
lib_vmb.setvaluefc1(commstateaddr,mbslaveid,1);
-- print(string.format("\r\n接收错误:%d",res));
end
end
--判断是否为遥信数据
if (cdtdata[7]==0x71) and (cdtdata[8]==0xF4) then
--遥信数据的Modbus起始地址
ristaddr=cfgristaddr
print(string.format("\r\n遥信数据Modbus地址:%d",ristaddr));
--循环获取指定ID的遥信数据
for i=1,table.getn(cdtrifid) do
--getrivalue函数，读取原始CDT数据中指定功能码的遥信数据
--参数1：遥信功能码
--参数2：经过检测过的CDT遥测数据
--参数3；是否校验数据块crc,0-校验，1不校验
--参数4；CDT数据块数量
--参数5：输出的遥信数据字节，固定为4个字节
--返回1：返回大于等于0为正常，小于0为错误。
res=lib_cdt.getrivalue(cdtrifid[i],cdtdata,1,cdtdata[9],cdtridata)
-- debug.printarray(cdtridata);
if (res>0) then
--设置进modbus虚拟机，此函数在common lib页中定义
setridatatomb(ristaddr,mbslaveid,cdtridata,res)
end
--递增Modbus寄存器地址
ristaddr=ristaddr+32
end
end
rmstaddr=-1
if ((cdtdata[7]==0x71) and (cdtdata[8]==0x61)) then
--A帧重要遥测数据
rmstaddr=cfgrmstaddrA
cdtrmfid=cdtrmfidA
print(string.format("\r\n遥测A帧，Modbus寄存器地址:%d",rmstaddr));
setrmdatatomb(rmstaddr,mbslaveid,cdtdata,cdtdata[9],cdtrmfid)
elseif ((cdtdata[7]==0x71) and (cdtdata[8]==0xC2)) then
--B帧次要遥测数据
rmstaddr=cfgrmstaddrB
cdtrmfid=cdtrmfidB
print(string.format("\r\n遥测B帧，Modbus寄存器地址:%d",rmstaddr));
setrmdatatomb(rmstaddr,mbslaveid,cdtdata,cdtdata[9],cdtrmfid)
elseif ((cdtdata[7]==0x71) and (cdtdata[8]==0xB3)) then
--C帧一般遥测状态
rmstaddr=cfgrmstaddrC
cdtrmfid=cdtrmcntC
print(string.format("\r\n遥测C帧，Modbus寄存器地址:%d",rmstaddr));
setrmdatatomb_cnt(rmstaddr,mbslaveid,cdtdata,cdtdata[9],cdtrmfid)
end
--第二口为CDT原始数据输出口
lib_uart.uart_tx(1,cdtdata,0);
end
--将遥信数据设置进Modbus虚拟机
local function setridatatomb(ristaddr,mbslaveid,cdtridata,datacnt)
--设置所有数据进Modbus虚拟机
for i=1,datacnt do
--循环1至res，
for i2=1,8 do
--循环处理8个bit，使用Modbus功能码01，使用CDT上报的站号。
lib_vmb.setvaluefc1(ristaddr+((i2-1)+(i-1)*8),
mbslaveid,lib_bit.bit_is_set(cdtridata[i],i2-1));
end
end
end
--将遥测数据设置进虚拟机
local function setrmdatatomb(rmstaddr,mbslaveid,cdtdata,datacnt,cdtrmfid)
local res,rmres1,rmres2,sdata1,sdata2
for i=1,table.getn(cdtrmfid) do
--遥测数据
--参数1：遥测功能码
--参数2：经过检测过的CDT遥测数据
--参数3；是否校验数据块crc,0-校验，1不校验
--参数4；CDT数据块数量
--返回1：遥测数据1状态，返回小于等于0的值为错误，其他值为正确
--返回2：遥测数据2状态，返回小于等于0的值为错误，其他值为正确
--返回3：遥测数据1
--返回4：遥测数据2
res,rmres1,rmres2,sdata1,sdata2=lib_cdt.getrmvalue(cdtrmfid[i],cdtdata,1,datacnt)
if (res>=0) then
--将遥测值设置进Modbus虚拟机
if (rmres1<0) then
sdata1=0x8000
end
lib_vmb.setvaluefc3(rmstaddr,mbslaveid,6,sdata1)
if (rmres2<0) then
sdata2=0x8000
end
lib_vmb.setvaluefc3(rmstaddr+1,mbslaveid,6,sdata2)
end
rmstaddr=rmstaddr+2
end
end
--将遥测数据设置进虚拟机
local function setrmdatatomb_cnt(rmstaddr,mbslaveid,cdtdata,datacnt,cdtrmfidcnt)
local res,rmres1,rmres2,sdata1,sdata2
--循环读取遥测数据功能码
for i=cdtrmfidcnt[1],cdtrmfidcnt[2] do
--遥测数据
--参数1：遥测功能码
--参数2：经过检测过的CDT遥测数据
--参数3；是否校验数据块crc,0-校验，1不校验
--参数4；CDT数据块数量
--返回1：遥测数据1状态，返回小于等于0的值为错误，其他值为正确
--返回2：遥测数据2状态，返回小于等于0的值为错误，其他值为正确
--返回3：遥测数据1
--返回4：遥测数据2
res,rmres1,rmres2,sdata1,sdata2=lib_cdt.getrmvalue(i,cdtdata,1,datacnt)
if (res>=0) then
--将遥测值设置进Modbus虚拟机
if (rmres1<0) then
sdata1=0x8000
end
lib_vmb.setvaluefc3(rmstaddr,mbslaveid,6,sdata1)
if (rmres2<0) then
sdata2=0x8000
end
lib_vmb.setvaluefc3(rmstaddr+1,mbslaveid,6,sdata2)
end
rmstaddr=rmstaddr+2
end
end
